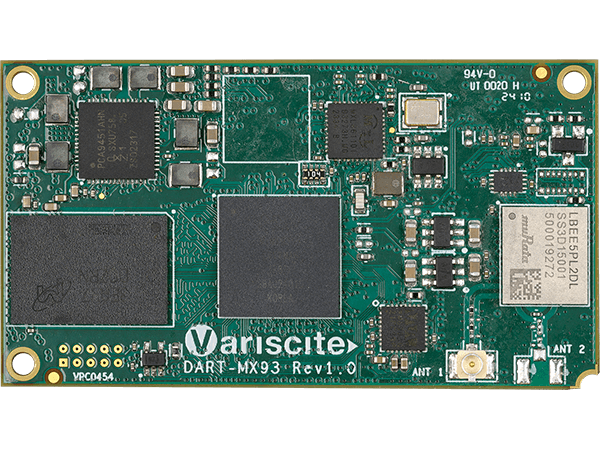

Alimentato da i.MX93 di NXP con un doppio processore Cortex-A55 fino a 1.7 GHz e un coprocessore in tempo reale Cortex-M33 da 250 MHz, il DART-MX93 SoM integra un motore di apprendimento automatico (AI/ML) e un’architettura energy-flex per un’elaborazione efficiente dal punto di vista energetico. Il System on Module/Computer on Module supporta una varietà di interfacce integrate come ingressi telecamera, 2x CAN bus, 2x GbE, ingresso/uscita audio, ADC, 2x USB, Wi-Fi 6 dual-band certificato 802.11 ax/ac/a/b/g/n con 802.15.4 e BT/BLE 5. opzionali, uscite display LVDS, tutte supportate in grado di temperatura industriale.
Il DART-MX93 fa parte della famiglia di prodotti DART Pin2Pin di Variscite, che offre un’ampia gamma di scalabilità dall’i.MX 8M Mini, passando per l’i.MX8M e l’iMX8M Plus, fino all’iMX95.
L’elenco completo dei prodotti Variscite Pin2Pin SoM è disponibile sulle famiglie Variscite Pin2Pin System on Module.
** La compatibilità pin2pin dipende dalle opzioni di pinmux; si consiglia di verificate le tabelle di pinout dei relativi SoM per garantire la compatibilità tra specifici design.
Specifiche
CPU | Up to 1.7GHz Dual Cortex-A55 NXP i.MX93 |
Certified WiFi/BT | Wi-Fi 6 802.11 ax/ac/a/b/g/n with optional 802.15.4 and BT/BLE 5.4 |
High Speed Interfaces | 2x USB2.0, 2x GbE |
Multimedia | AI/ML acceleration, 2D PXP engine |
Temperature range | -40 to 85°C |
Product Longevity | 2038 |
Pin2pin Family |
CPU Name | NXP i.MX93 |
CPU Type | Cortex-A55 |
CPU Cores | 2 cores |
CPU Clock (Max) | Up to 1.7GHz |
Real-time co-processor | 250MHz Cortex-M33 |
Integer performance (DMIPS) | Up to 9,010 |
RAM | 1 – 2 GB LPDDR4 |
eMMC | 8 – 128 GB |
| Multimedia | |
|---|---|
2D/3D Graphics Acceleration | 2D pixel acceleration engine (PxP) |
Camera Interfaces | MIPI-CSI2, ISI (Parallel) |
AI/ML | AI/ML NPU acceleration 0.5 TOPS |
| Display | |
|---|---|
Parallel RGB | 1366x768p60 or 1280x800p60 |
DSI | MIPI-DSI 1920×1200 24-bit |
LVDS | 1366x768p60 or 1280x800p60 |
Touch controller | Resistive, Capacitive |
| Audio | |
|---|---|
Headphone driver | Yes |
Microphone | Digital, Analog (stereo) |
Digital audio serial interface | 3 x I2S(SAI), S/PDIF, RX TX, PDM 4CH |
Line In/Out | Yes |
| Connectivity | |
|---|---|
SD / MMC | x1 |
USB Host / Device | USB2.0: 2x OTG |
UART | x4, up to 5 Mbps |
I2C | x5 |
SPI | x3 |
CAN Bus | x2 |
RTC | On carrier |
JTAG | x1 |
ADC | x4 |
| Networking | |
|---|---|
Ethernet | 2x 10/100/1000 Mbps |
Wi-Fi | Certified Wi-Fi 6 dual-band 802.11ax/ac/a/b/g/n with optional 802.15.4 |
Bluetooth | BT/BLE5.4 |
Linux | Yocto, Debian, Boot2Qt |
FreeRTOS | Yes |
| Mechanical Specifications | |
|---|---|
Dimensions (W x L) | 55.0 x 30.0 mm |
| Mechanical Specifications | |
|---|---|
Supply voltage | 3.3V or 3.4-5V |
Digital I/O voltage | 3.3V/1.8V |
| Environmental Specifications | |
|---|---|
Commercial operating temperature | 0 to 70°C |
Extended operating temperature | -25 to 85°C |
Industrial operating temperature | -40 to 85°C |
Storage temperature | -40 to 85°C |
Storage humidity | 5% to 95% |
| DART-MX93[x]_[xxxx]C_[xxxx]R_[xx]G_[AC]_[EC]_[WBD/WBE]_[SDEX]_[X]T | |
|---|---|
MX93[x]: | Processor type: |
[xxxx]C: | CPU clock speed: 1700MHz: 1700C |
[xxxx]R: | LP-DDR4: 1024 MB: 1024R, 2048 MB: 2048R |
[xx]G: | eMMC: 8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G |
[AC]: | Audio Codec |
[EC]: | GbE PHY (second port always via RGMII) |
[WBD/WBE] | WBD: Built-in certified single band Wi-Fi 802.11 ax/ac/a/b/g/n + BT/BLE 5.4 |
[SDEX] | Default: no extra SDIO |
[x]T: | C : 0 to 70°C, E: -25 to 85°C, I : -40 to 85°C |
Note: All options in [brackets] are optional add-ons that can be either removed or selected from a list of options |

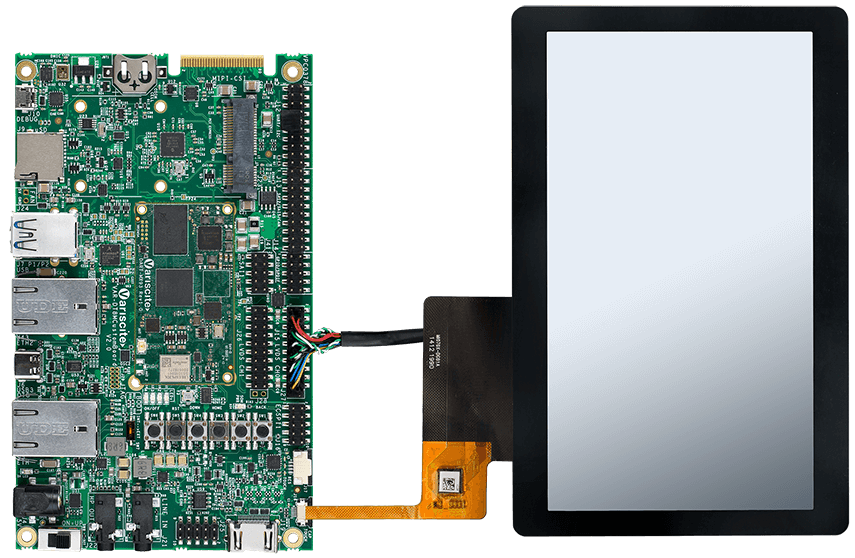

DART-MX93 Evaluation Kits
I development kit e starter kit DART-MX93 possono servire da piattaforme complete di sviluppo sia per scopi di valutazione che di sviluppo di applicazioni. I kit forniscono un’ottima indicazione delle funzioni di connettività di DART-MX93 e della sua performance.
