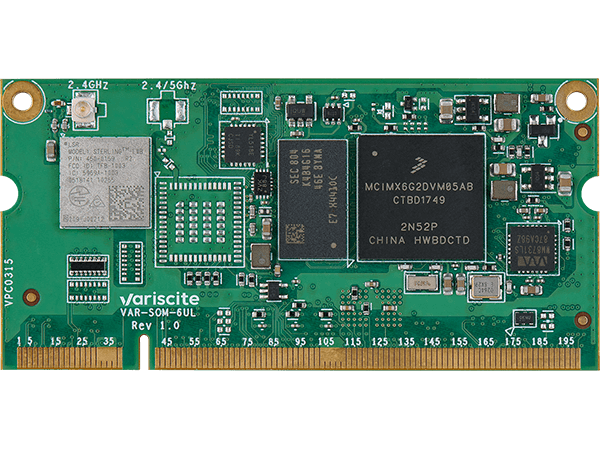

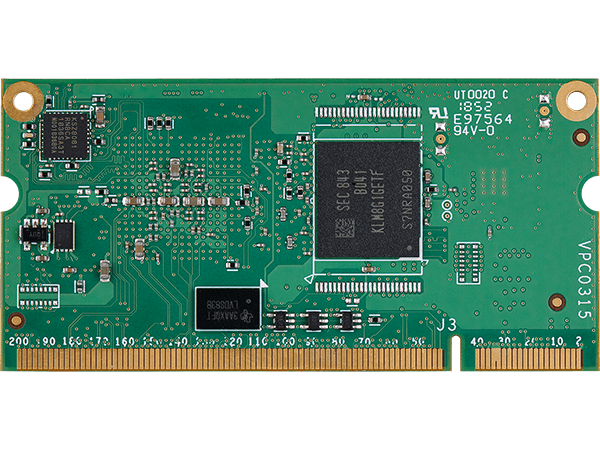

VAR-SOM-6UL
NXP iMX6UL / iMX6ULL / iMX6ULZ
Il VAR-SOM-6UL è un flessibile System On Module (SoM) / Computer on Module (CoM) basato su processore NXP i.MX 6UltraLite/i.MX 6ULL/i.MX 6ULZ ARM Cortex-A7, fino a 900MHz CPU Clock. Il SoM è in procinto di entrare nella serie VAR-SOM Pin2Pin di Variscite e fornisce un'opzione scalabile pin-compatibile per le piattaforme i.MX6, i.MX8/ 8X/ 8M/ 8M-Mini e i.MX 8M Nano. Questa linea Pin2pin offre ai clienti Variscite una scalabilità di alto livello, disponibilità di lifetime estesa e riduzione dei tempi di sviluppo, dei costi e dei rischi.

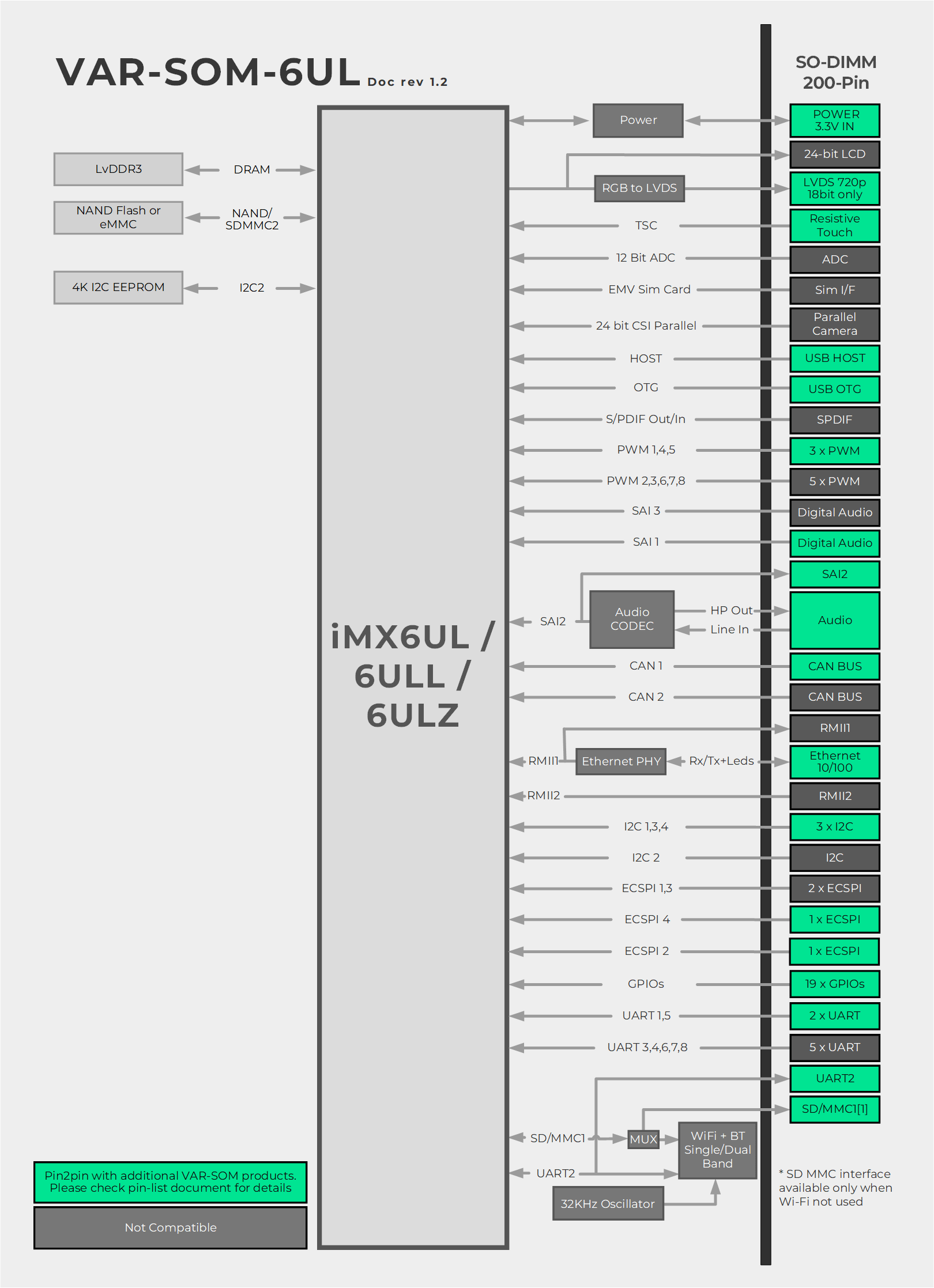

Il VAR-SOM-6UL fornisce una varietà di interfacce e opzioni di connettività - il tutto corredato dall’ottimizzazione del consumo, delle dimensioni e del costo.
La connettività altamente integrata del SoM include un single 802.11b/g/n o dual-band Wi-Fi 802.11ac/a/b/g/n, Bluetooth/BLE, dual Ethernet, dual USB, audio, camera in, parallel RGB e LVDS display certificato con touch panel e interfacce seriali. Il sistema supporta temperature industriali da -40 to 85°C e può essere impiegato in prodotti embedded di vari segmenti e applicazioni dell’industria.
Per l’elenco completo dei prodotti pin2pin, consultare le Famiglie di System on Module Pin2Pin Variscite.
** La compatibilità pin2pin dipende dalle opzioni di pinmux; si consiglia di verificate le tabelle di pinout dei relativi SoM per garantire la compatibilità tra specifici design.
NXP i.MX6 UltraLite / i.MX 6ULL / iMX 6ULZ
Cortex™-A7
1 Core
900 MHz
Up to 1,710
128 – 1024 MB DDR3L
128 – 512 MB
8 – 128 GB
2D pixel acceleration engine (PxP)
1x 24bit CPI
1366 x 768 24-bit
1366 x 768 18-bit
Resistive, Capacitive
Yes
Analog
SSI(AUDMUX), S/PDIF
Yes
x1
USB 2.0 : 1x Host, 1x OTG
x8, up to 5 Mbps
x4
x4
x2
On carrier
12-bit 2 x 10 channel
2x 10/100 Mbps
Certified single 802.11 b/g/n or dual-band Wi-Fi 802.11 ac/a/b/g/n
BT/BLE 5.2
Yocto, Debian, Boot2Qt
N/A
67.6 x 33.0 mm
3.3 V
3.3 V
0 to 70°C
-40 to 85°C
-40 to 85°C
5% to 95%
CPU type:
6ULZ: Z (limited interfaces, 900MHz CT only)
6ULL Y2 : Y2
6UL G2 with extra security features: G2
6UL G3 with full security: G3 (Feature comparison chart)
CPU clock speed: 528MHz: 500C, 696MHz: 700C (only available for G2), 792MHz: 800C (only available for Y2), 900MHz: 900C (only available for 6ULZ and 6ULL Y2)
RAM size: 128 MB : 128R, 256 MB : 256R, 512 MB : 512R, 1024 MB : 1024R
NAND / eMMC size:
NAND : 128 MB : 01N, 256 MB : 02N, 512 MB : 05N
eMMC : 8 GB : 8N, 16 GB : 16N, 32 GB : 32N, 64 GB : 64N
Audio Codec
Ethernet PHY
4-wire Touch Panel.
Note: Capacitive touch is natively supported through I2C in the base configuration
LVDS interface
WB: Built-in certified Wi-Fi 802.11 b/g/n + Bluetooth 5.1/BLE
WBD: Built-in certified Wi-Fi 802.11 ac/a/b/g/n + Bluetooth 5.2/BLE
C : 0 to 70°C, I : -40 to 85°C
