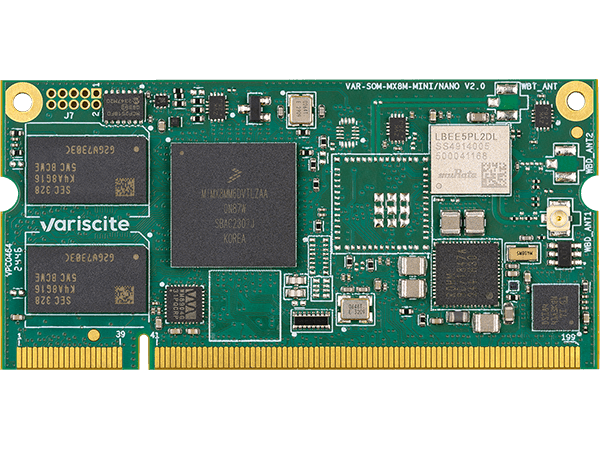

VAR-SOM-MX8M-MINI

NXP i.MX 8M Mini

Name: VAR-SOM-MX8M-MINI NXP i.MX 8M Mini
Brand: Variscite
Price: 50 $

Il VAR-SOM-MX8M-MINI è un System on Module (SoM) / Computer on Module (CoM) ad alta scalabilità e a basso consumo, che offre una soluzione convenzionale adattabile a una vasta gamma di applicazioni e requisiti di costo.

Basato su i.MX 8M Mini di NXP, con Quad-core ARM Cortex-A53™ con velocità fino a 1.8 GHz, oltre a un processore real-time da 400MHz Cortex-M4™ e fino a 4 GB DDR4, il VAR-SOM-MX8M-MINI supporta funzioni avanzate e una varietà di opzioni di connettività, inclusi engine HW integrati capaci di supportare 1080p video encoding ed decoding, grafiche 2D e 3D, HQ audio, WiFi 6 dual-band 802.11ax/ac/a/b/g/n certificato integrato con Bluetooth/BLE 5.4 e 802.15.4 opzionale, bus CAN integrato, LVDS e una serie di ulteriori interfacce.

Il VAR-SOM-MX8M-MINI è una piattaforma pin2pin compatibile con la famiglia di prodotti “VAR-SOM Pin2Pin” e in grado di fornire un massimo range di scalabilità; dalla piattaforma entry-level i.MX6UL/6ULL, alle piattaforme i.MX 6, i.MX 8X fino alla i.MX 8QuadMax. Per l’elenco completo dei prodotti pin2pin, consultare le Famiglie di System on Module Pin2Pin Variscite.

** La compatibilità pin2pin dipende dalle opzioni di pinmux; si consiglia di verificate le tabelle di pinout dei relativi SoM per garantire la compatibilità tra specifici design.

A partire da

Ordina online

+ Aggiungi al confronto

Highlights

CPU

Up to 1.8GHz Quad Cortex™-A53 NXP i.MX 8M Mini

Dimensions

67.8 x 33mm

Certified WiFi/Blouetooth

802.11 ac/a/b/g/n + Bluetooth 5.2/BLE

Temperature range

-40 to 85°C

Multimedia

1080p60 encode, decode and display, HQ audio, HD GPU

Product Longevity

2034

Pin2pin Family

VAR-SOM Pin2Pin family

Scopri di più

Assistenza

Siamo con te passo passo, dal concept del prodotto al lancio... e oltre. Assistenza gratuita e immediata direttamente dagli esperti R&D Variscite.

Collegamenti rapidi

Specifiche

CPU Name
NXP i.MX8M Mini
CPU Type
Cortex™-A53

CPU Cores
4 Cores
CPU Clock (Max)
Up to 1.8GHz
Real-time co-processor
400MHz Cortex™-M4
Integer performance (DMIPS)
Up to 16,560

RAM

1 – 4 GB DDR4

eMMC

8 – 128 GB

Multimedia

2D/3D Graphics Acceleration
Vivante GC320/GC NanoUltra
Video Encode / Decode
1080p60 H.265/H.264/VP9 Decode, 1080p60 H.264/VP8 Encode
Camera Interfaces
MIPI-CSI2

Display

DSI
MIPI-DSI 1920×1080 24-bit
LVDS
Dual 1920x1080 24-bit
Touch controller
Resistive, Capacitive

Audio

Headphone driver
Yes
Microphone
Digital, Analog (stereo)
Digital audio serial interface
5 x I2S(SAI), S/PDIF, PDM 4CH
Line In/Out
Yes

Connectivity

SD / MMC
x1

USB Host / Device
USB2.0: 2x OTG

UART
x4, up to 4 Mbps

I2C
x3

SPI
x3

CAN Bus
CAN/CAN-FD (Flexible Data-Rate)
RTC
On carrier

JTAG
x1 (via optional header)

PCI-Express
Gen 2.0

Networking

Ethernet
10/100/1000 Mbps

WiFi
V1: Certified WiFi 5 dual-band 802.11 ac/a/b/g/n

V2: Certified WiFi 6 dual-band 802.11ax/ac/a/b/g/n with optional 802.15.4, Matter
Bluetooth
V1: Bluetooth/BLE 5.2

V2: Bluetooth/BLE 5.4

Linux
Yocto, Debian, Boot2Qt

Android
Yes

FreeRTOS
Yes

Mechanical Specifications

Dimensions (W x L)

67.8 x 33.0 mm

Electronic Specifications

Supply voltage

3.3 V

Digital I/O voltage

3.3 V

Environmental Specifications

Commercial operating temperature
0 to 70°C

Extended operating temperature
0 to 85°C

Industrial operating temperature
-40 to 85°C

Storage temperature
-40 to 85°C

Storage humidity
5% to 95%

VAR-SOM-MX8MM[x]_V2_[xxxx]C_[xxxx]R_[xx]G_[AC]_[EC]_[LD]_[TP]_[CN]_[WBD/ WBE]_[X]T

MX8MM[x]:
CPU type: Quad : [Q]
[xxxx]C:
CPU clock speed: 1800MHz: 1800C (CT/ET grade), 1600MHz: 1600C (IT grade)
[xxxx]R:
DDR4: 1024 MB: 1024R, 2048 MB: 2048R, 4096 MB: 4096R
[xx]G:
eMMC: 8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G, 128 GB : 128G
[AC]:
Audio Codec
[EC]:
GbE PHY
[LD]:
LVDS interface
[TP]:
Resistive touch panel controller
[CN]:
CAN bus bridge
[WBD/WBE]
V2 WiFi/Bluetooth:

WBD: Built-in certified WiFi 6 dual band 802.11ax/ac/a/b/g/n + Bluetooth/BLE 5.4

WBE: Built-in certified WiFi 6 dual band 802.11ax/ac/a/b/g/n + Bluetooth/BLE 5.4 + 802.15.4
[x]T:
C : 0 to 70°C, E: 0 to 85°C, I : -40 to 85°C

VAR-SOM-MX8MM[x]_[xxxx]C_[xxxx]R_[xx]G_[AC]_[EC]_[LD]_[TP]_[CN]_[WB[D]]_[X]T

MX8MM[x]:
CPU type: Quad : [Q]
[xxxx]C:
CPU clock speed: 1800MHz: 1800C (CT/ET grade), 1600MHz: 1600C (IT grade)
[xxxx]R:
DDR4: 1024 MB: 1024R, 2048 MB: 2048R, 4096 MB: 4096R
[xx]G:
eMMC: 8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G, 128 GB : 128G
[AC]:
Audio Codec
[EC]:
GbE PHY
[LD]:
LVDS interface
[TP]:
Resistive touch panel controller
[CN]:
CAN bus bridge
[WB[D]]
WB: Built-in certified single band WiFi 802.11 b/g/n + Bluetooth 5.1/BLE

WBD: Built-in certified dual band WiFi 802.11 ac/a/b/g/n + Bluetooth 5.2/BLE
[x]T:
C : 0 to 70°C, E: 0 to 85°C, I : -40 to 85°C

Note: All options in [brackets] are optional add-ons that can be either removed or selected from a list of options

Documentazione

Reference Manuals

VAR-SOM-MX8M-MINI Brief

V2_Product Datasheet
(doc v1.0)

V1_Product Datasheet
(doc v1.18)

Quick Start Guide

Quick Start Guide V2

i.MX 8M Mini Fact Sheet

Family comparison chart

Pinmux table

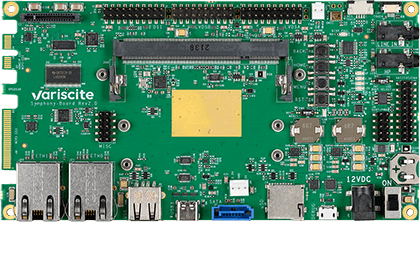

Carrier Board

V1_Product Datasheet
(doc v1.09)

V2_Product Datasheet
(doc v1.0)

Carrier Board Schematics
(doc v1.30)

Mechanical

DXF Files

OS Support

Certifications

Radiation test report
(doc v1.1)

Conflict Minerals

RoHS I / II / III

REACH

Arm SystemReady

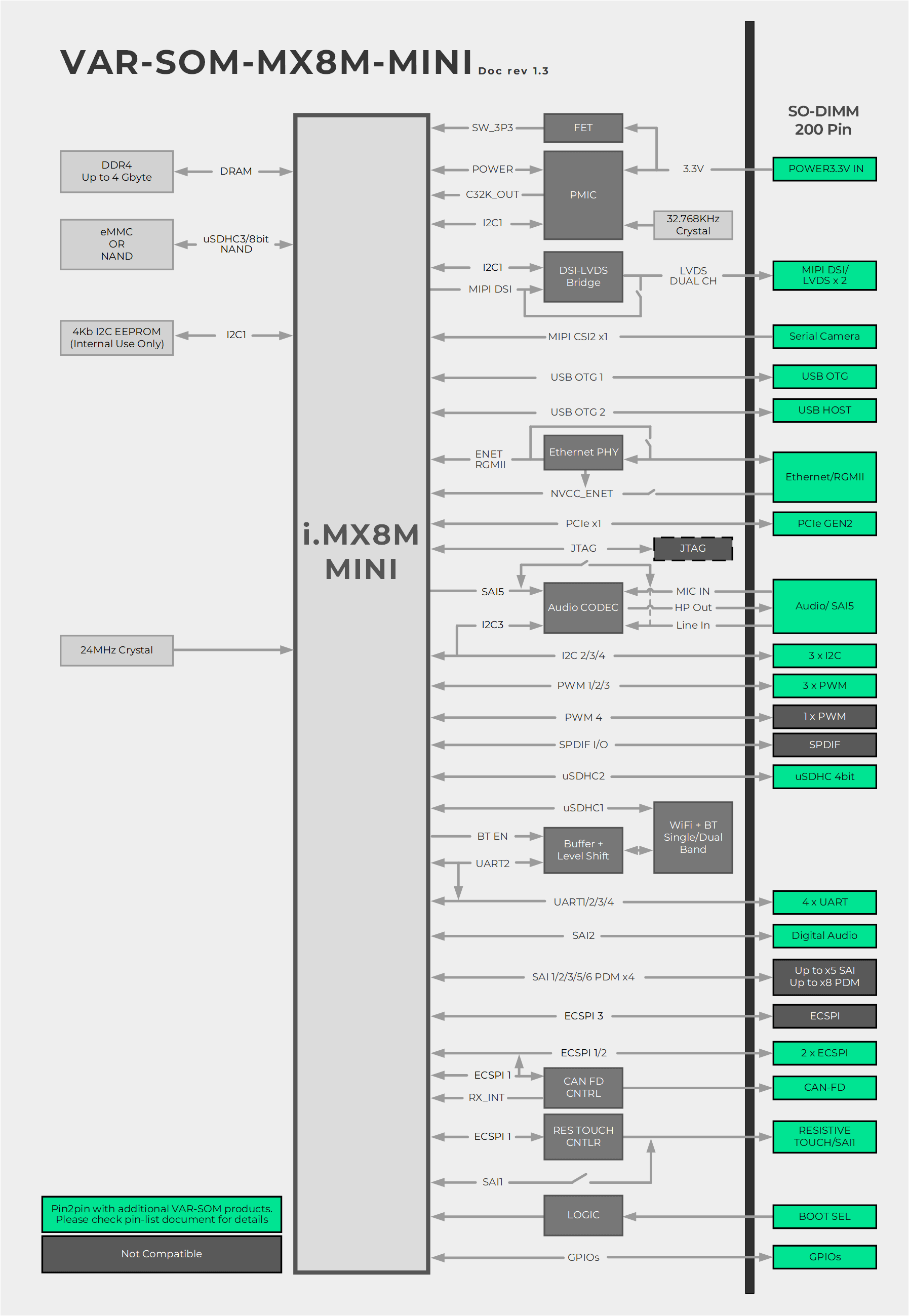

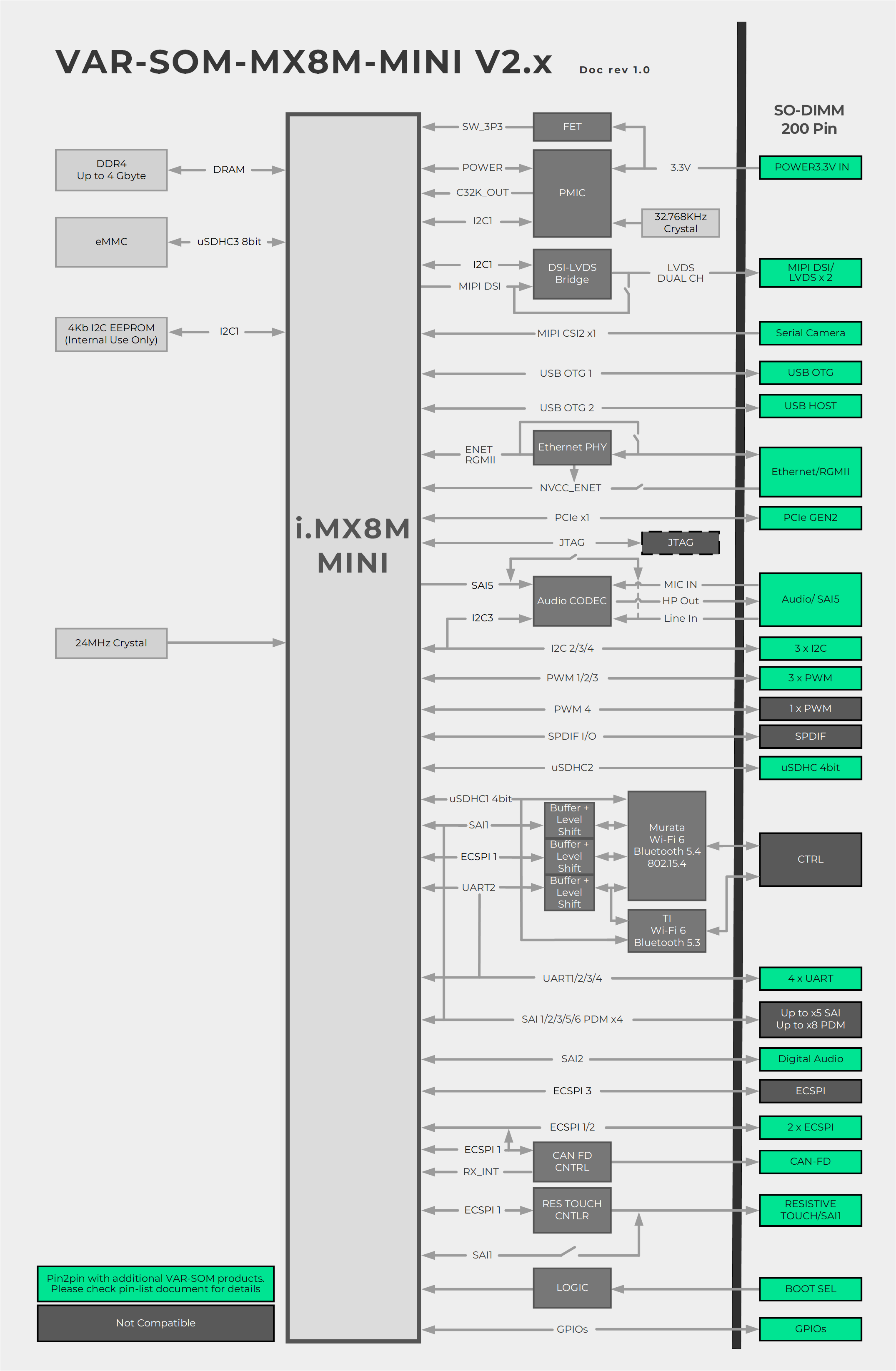

Block Diagram

Le nostre partnership di lunga data

I nostri stretti rapporti con i principali fornitori di tecnologia offrono ai nostri clienti un accesso in anteprima alle ultime soluzioni avanzate: i tuoi progetti partiranno da una base solida anche in prospettiva futura.

Conosci I nostri Partner

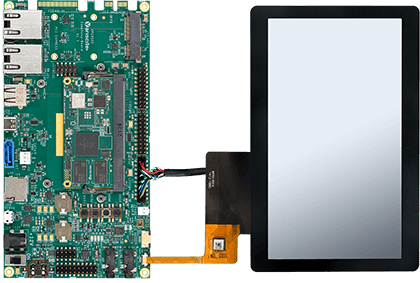

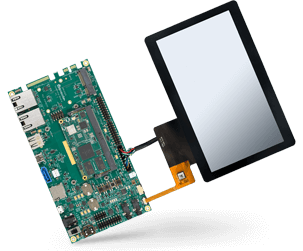

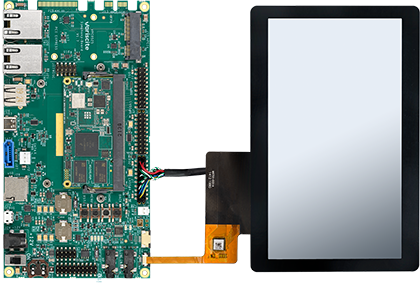

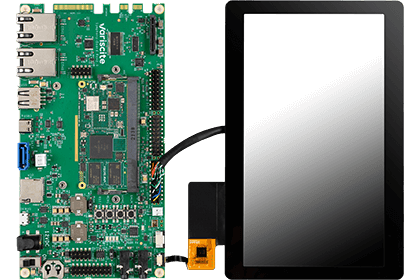

Evaluation Kit

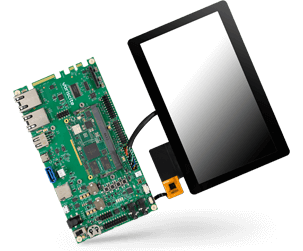

VAR-SOM-MX8M-MINI Evaluation Kits
