VAR-SOM-MX6

NXP/Freescale iMX6

Name: VAR-SOM-MX6 NXP/Freescale iMX6
Brand: Variscite
Price: 1.00 USD
Availability: InStock

Il VAR-SOM-MX6 stabilisce parametri di flessibilità di design senza uguali.
Supportando il processore i.MX6 QuadPlus/Quad/Dual/DualLite/Solo core ARM Cortex-A9, il VAR-SOM-MX6 consente ai designer di usare un singolo System on Module (SoM) / Computer on Module (CoM) in una vasta gamma di applicazioni, al fine di consentire un ridotto time-to-market per le moderne innovazioni, conciliando al tempo stesso orientamenti di R&D e opportunità di marketing. Questa versatile soluzione supporta temperature di esercizio da -40 to 85°C, monta un modulo certificato Wi-Fi/Bluetooth e include un supporto per Dual Band 2.4/5 GHz e MIMO e Dual CAN, risultando ideale per applicazioni industriali, mentre il video da 1080p e le accelerazioni grafiche la rendono equamente adatta ad applicazioni multimediali intensive.

Il VAR-SOM-MX6 è Pin2Pin-compatibile all’interno della famiglia VAR-SOM di Variscite e offre perciò agli ingegneri un percorso di aggiornamento agevole e la flessibilità necessaria per adeguare le prestazioni alle mutevoli esigenze di prodotto.

Per l’elenco completo dei prodotti pin2pin, consultare le Famiglie di System on Module Pin2Pin Variscite.

** La compatibilità pin2pin dipende dalle opzioni di pinmux; si consiglia di verificate le tabelle di pinout dei relativi SoM per garantire la compatibilità tra specifici design.

Ordina online

+ Aggiungi al confronto

Highlights

CPU

Up to 4x 1.2GHz Cortex™-A9 NXP i.MX6

2D/3D Graphics Acceleration

Vivante™ GC2000 Accelerated 2D and 3D

Certified Wi-Fi/Bluetooth

802.11 a/b/g/n + MIMO, Bluetooth 5.1 /BLE

Temperature range

-40 to 85°C

consup tran it

Only 13mA in suspend

Product Longevity

2035

Pin2pin Family

VAR-SOM Pin2Pin family

Scopri di più

Assistenza

Siamo con te passo passo, dal concept del prodotto al lancio... e oltre. Assistenza gratuita e immediata direttamente dagli esperti R&D Variscite.

Collegamenti rapidi

Specifiche

CPU Name
NXP/Freescale i.MX6

CPU Type
Cortex™-A9 MPCore™

CPU Cores
1-4 Cores

CPU Clock (Max)
1.2 GHz
Integer performance (DMIPS)
Up to 12,000

RAM
256 - 4096 MB DDR3

SLC NAND
128 - 1024 MB SLC NAND

eMMC
8 - 128 GB

Multimedia

2D/3D Graphics Acceleration
Vivante™ GC2000 Accelerated 2D and 3D (note: in QuadPlus 50% enhanced performance)

Video Encode / Decode
Up to 1080p60 H.264 Decode, 1080p30 H.264 Encode
Camera Interfaces
1x CSI, 2x CPI

Display

HDMI
v1.4 1920 x 1080

LVDS
Dual 1920 x 1200 24-bit

DSI
1280 x 720 24-bit

Touch controller
Resistive, Capacitive

Audio

Headphone driver
Yes

Microphone
Digital

Digital audio serial interface
S/PDIF

Line In/Out
Yes

Connectivity

SD / MMC
x1

USB Host / Device
USB 2.0 : 1x Host, 1x OTG

UART
x5, up to 5 Mbps
I2C
x3

SPI
x3

S-ATA
SATA 2

RTC
On carrier

PCI-Express
Gen 2.0

External Bus
EIM

CAN Bus
x2

Networking

Ethernet
10/100/1000 Mbps

Wi-Fi
Certified 802.11 a/b/g/n + MIMO

Bluetooth
5.1 + CSA2 support / BLE

Linux

Yocto, Debian, Boot2Qt

Android

Yes

Mechanical Specifications

Dimensions (W x L)

67.8 x 51.5 mm

Electronic Specifications

Supply voltage

3.3 V

Digital I/O voltage

3.3 V

Environmental Specifications

Commercial operating temperature
0 to 70°C
Extended operating temperature
-20 to 70°C
Industrial operating temperature
-40 to 85°C
Storage temperature


-40 to 85°C
Storage humidity


5% to 95%

VAR-SOM-MX6[xx]_V2_[xxxx]C_[xxxx]R_[xxxx]N_[x]G_[AC]_[EC]_[TP]_[WB[D]]_[LB]_[x]T_LO

MX6[xx]:
CPU type: QuadPlus : [QP], Quad : [Q], Dual : [D], Dual Lite :[DL], Solo: [S]
[xxxx]C:
Clock speed: 1200MHz : 1200C, 1000MHz : 1000C, 800MHz : 800C
[xxx]R:
RAM size: 256 MB : 256R, 512 MB : 512R, 1024 MB : 1024R, 2048 MB : 2048R, 4096 MB : 4096R
[xxx]N:
	NAND size: 128 MB : 128N, 256 MB : 256N, 512 MB : 512N
[x]G:
eMMC size: 8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G


[EC]:
	10/100/1000Mbps Ethernet PHY
[AC]:
Audio Codec
[TP]:
4-wire Touch Panel.

Note: Capacitive touch is natively supported through I2C in the base configuration
[WB[D]]:
WB: Built-in certified Wi-Fi 802.11 b/g/n + Bluetooth 5.1 + CSA2 support/BLE (CT/ET only)

WBD: Built-in certified Wi-Fi 802.11 a/b/g/n with MIMO + Bluetooth 5.1 + CSA2 support/BLE
[LB]:
Local Bus / JTAG expansion connector
[x]T:
	C : 0 to 70°C, E : -20 to 70°C, I : -40 to 85°C

Documentazione

Reference Manuals

V1_Product Datasheet
(doc v1.28)

V2_Product Datasheet
(doc v1.23)

Quick Start Guide

Family comparison chart

Pinmux table

Carrier board

CustomBoard Datasheet
(doc v1.2)

V1-Carrier Board Schematics
(doc v1.3B)

V2-Carrier Board Schematics
(doc v1.3D)

Mechanical

V1_DXF Files

V2_DXF Files

V1_3D Files
(doc v1.22)

V2_3D Files
(doc v2.11)

OS Support

Certifications

V1_Radiation test report
(doc v1.0)

V2_Radiation test report
(doc v1.0)

RoHS I / II / III

REACH

Conflict Minerals

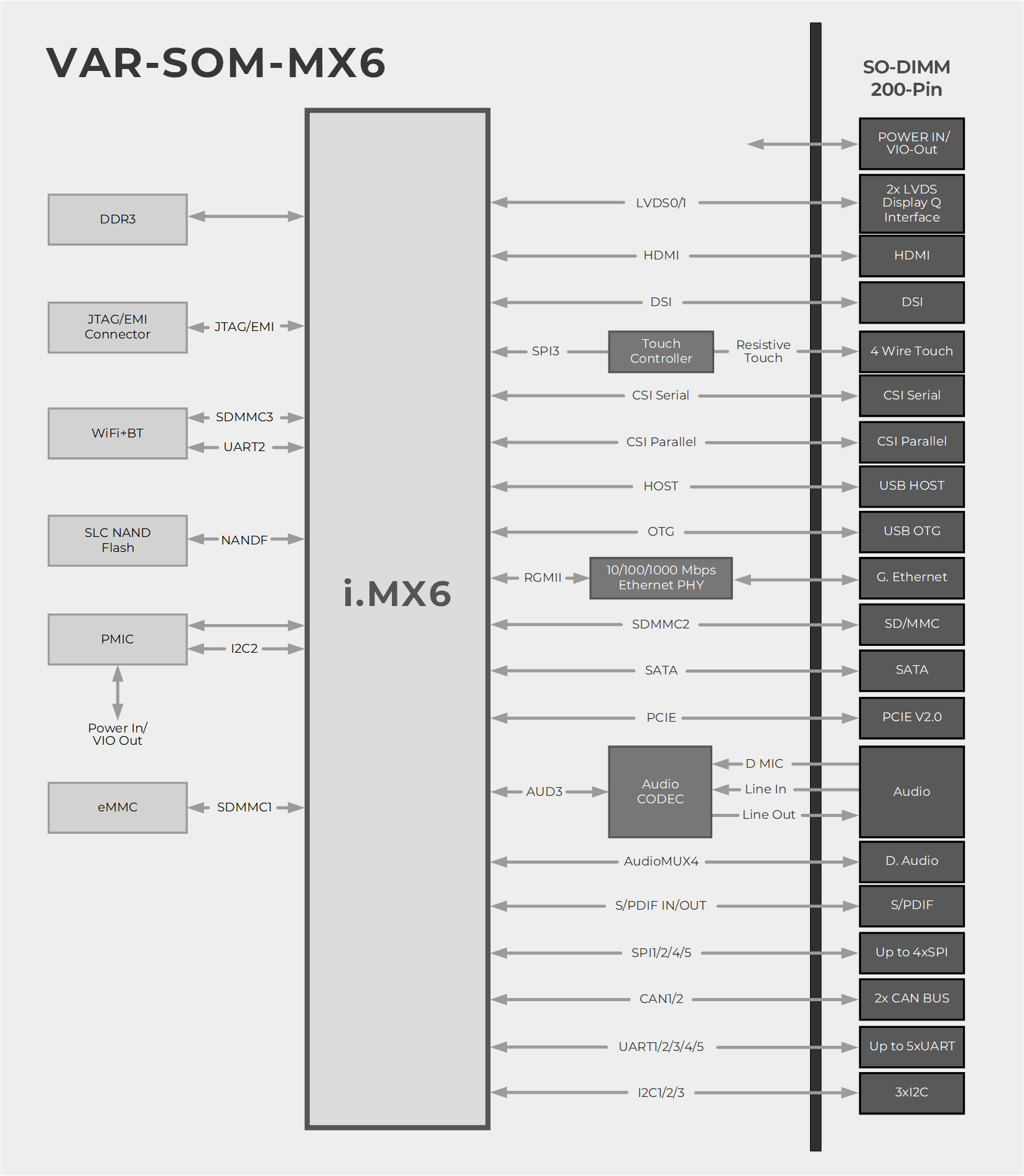

Block Diagram

Le nostre partnership di lunga data

I nostri stretti rapporti con i principali fornitori di tecnologia offrono ai nostri clienti un accesso in anteprima alle ultime soluzioni avanzate: i tuoi progetti partiranno da una base solida anche in prospettiva futura.

Conosci I nostri Partner

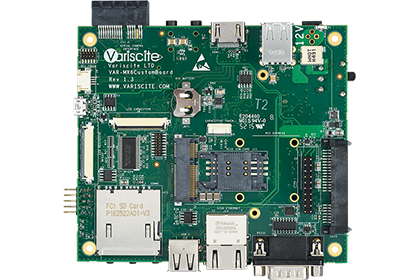

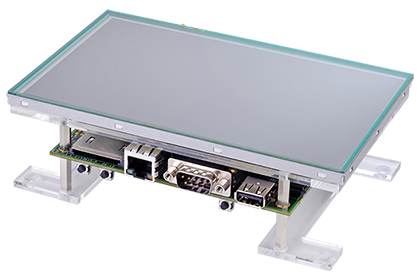

Evaluation Kit

VAR-SOM-MX6 Evaluation Kits

Ordina un kit Specifiche kit

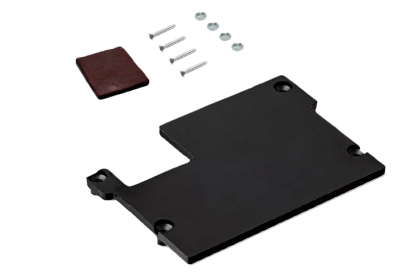

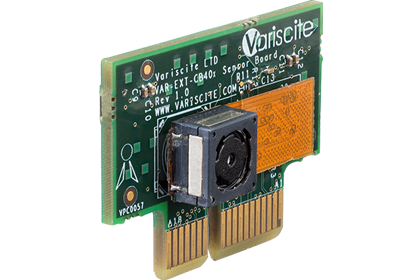

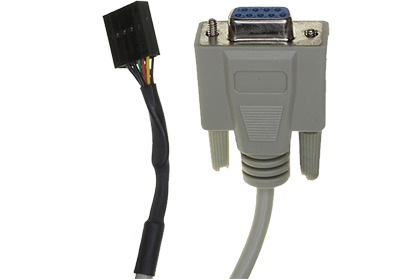

Accessori
