VAR-SOM-MX7
NXP/Freescale iMX7
Il VAR-SOM-MX7 è un System on Module (SoM) / Computer on Module (CoM) altamente flessibile basato sulla gamma NXP/Freescale i.MX7 – un processore da 1 GHz Dual-core ARM Cortex-A7™ con co-processore real-time da 200MHz ARM Cortex™-M4. Il VAR-SOM-MX7 fornisce una varietà di interfacce e opzioni di connettività - il tutto corredato dall’ottimizzazione del consumo, delle dimensioni e del costo.
La connettività altamente integrata del VAR-SOM-MX7 include un WiFi, Bluetooth/BLE, dual Gigabit Ethernet, dual USB, audio certificato con touch panel e interfacce seriali. Inoltre, il sistema supporta applicazioni embedded di livello industriale che richiedono un vasto intervallo di temperature.

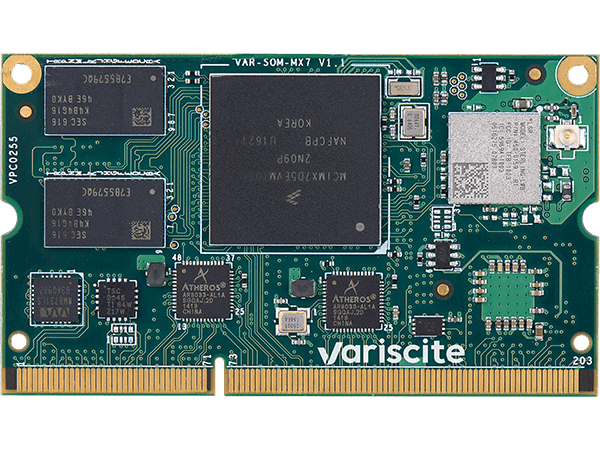

VAR-SOM-MX7

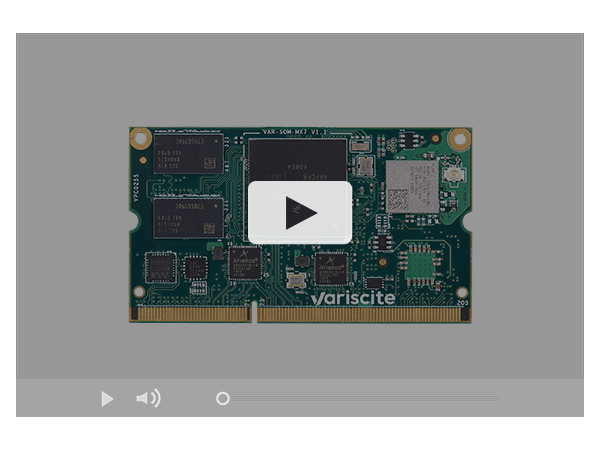

VAR-SOM-MX7

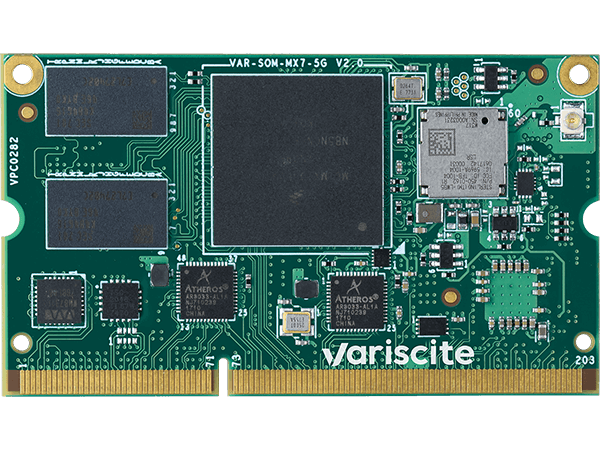

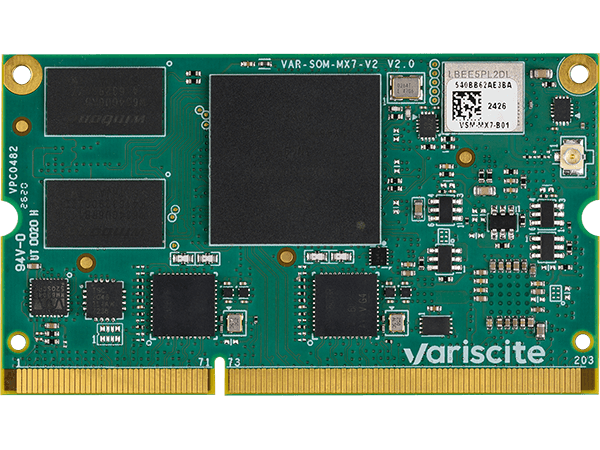

VAR-SOM-MX7-5G

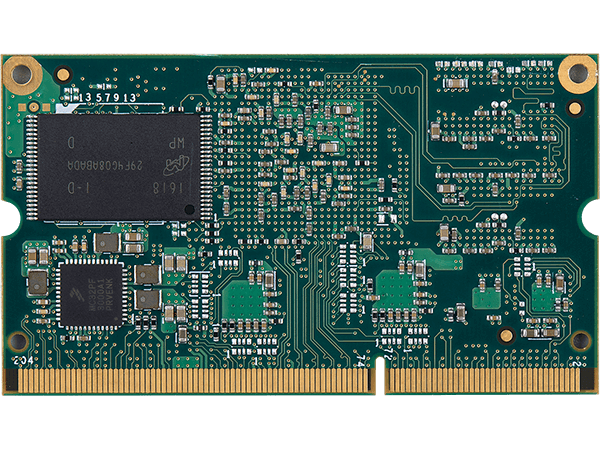

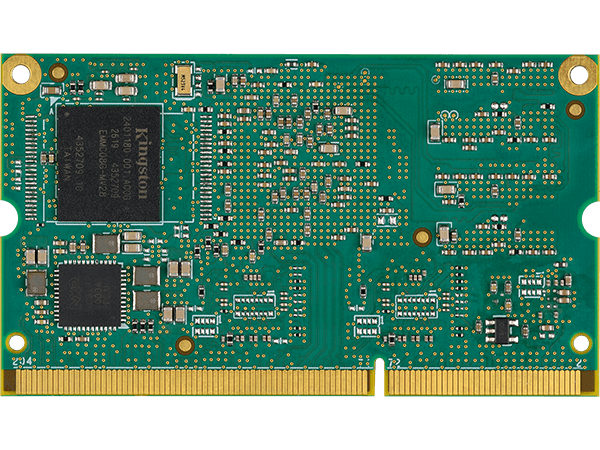

Retro del VAR-SOM-MX7 con NAND

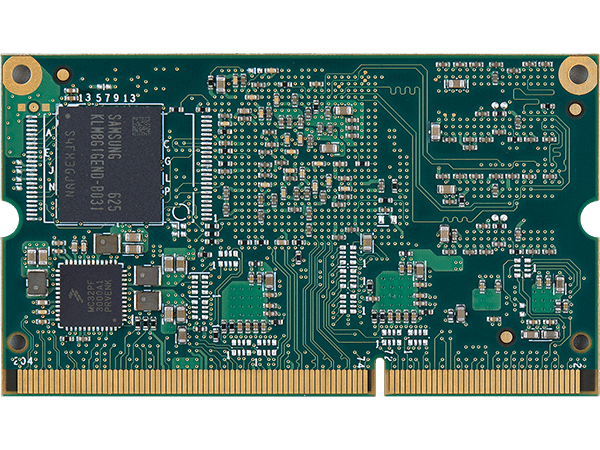

Retro del VAR-SOM-MX7 con eMMC
Highlights
CPU
Dual 1GHz Cortex™-A7 NXP iMX7
Ethernet
Dual 10/100/1000Mbps
Certified WiFi/Bluetooth
802.11 ax/ac/a/b/g/n + Bluetooth 5.4/BLE
Temperature range
-20 to 85°C
Real-time CPU
200 MHz Cortex-M4
Product Longevity
2035
Multimedia
2D pixel acceleration engine (PxP)
Assistenza
Siamo con te passo passo, dal concept del prodotto al lancio... e oltre.
Assistenza gratuita e immediata direttamente dagli esperti R&D Variscite.
Collegamenti rapidi
Specifiche
CPU Name
NXP/Freescale i.MX7
CPU Type
Cortex™-A7
CPU Cores
2 Cores
CPU Clock (Max)
1 GHz
Real-time co-processor
1x 200MHz Cortex™-M4
Integer performance (DMIPS)
Up to 3,800
Memory
RAM
256 - 2048 MB DDR3L
SLC NAND
128 - 512 MB
eMMC
8 - 128 GB
Multimedia
2D/3D Graphics Acceleration
2D pixel acceleration engine (PxP)
Camera Interfaces
1x 24bit CPI, Dual lane MIPI
Display
Parallel RGB
1920 x 1080 24-bit
DSI
1400 x 1050 24-bit
Touch controller
Resistive, Capacitive
Other
EPDC
Audio
Headphone driver
Yes
Microphone
Analog
Digital audio serial interface
SAI/MQS
Line In/Out
Yes
Connectivity
SD / MMC
x1
USB Host / Device
USB 2.0 : 1x Host, 1x OTG
UART
x7, up to 4 Mbps
I2C
x4
SPI
x4
RTC
On carrier
ADC
2 x 4 channel 12-bit
CAN Bus
x2
PCI-Express
Gen 2.0
Networking
Ethernet
2x 10/100/1000 Mbps
WiFi
VAR-SOM-MX7: Certified 802.11 b/g/n,
VAR-SOM-MX7-5G: Certified 802.11 ac/a/b/g/n
VAR-SOM-MX7-5G: Certified 802.11 ac/a/b/g/n
Bluetooth
Bluetooth/BLE 5.2
Linux
Yocto, Debian, Boot2Qt
Mechanical Specifications
Dimensions (W x L)
67.8 x 38.6 mm
Electronic Specifications
Supply voltage
3.3 V
Digital I/O voltage
3.3 V
Environmental Specifications
Commercial operating temperature
0 to 70°C
Industrial operating temperature
-20 to 85°C
Storage temperature
-40 to 85°C
Storage humidity
5% to 95%
VAR-SOM-MX7_[xxxx]R_[xx]N_[AC]_[EC1]_[EC2]_[TP]_[WB]_[x]T
[xxx]R
RAM size: 256 MB : 256R, 512 MB : 512R, 1024 MB: 1024R, 2048 MB : 2048R
[x]N:
NAND / eMMC size:
NAND : 128 MB : 01N, 256 MB : 02N, 512 MB : 05N
eMMC : 8 GB : 8N, 16 GB : 16N, 32 GB : 32N, 64 GB : 64N
NAND : 128 MB : 01N, 256 MB : 02N, 512 MB : 05N
eMMC : 8 GB : 8N, 16 GB : 16N, 32 GB : 32N, 64 GB : 64N
[AC]:
Audio Codec
[EC1]:
1st Gigabit Ethernet PHY
[EC2]:
2nd Gigabit Ethernet PHY
[TP]:
Resistive touch panel controller.
Note: Capacitive touch is natively supported through I2C in the base configuration
Note: Capacitive touch is natively supported through I2C in the base configuration
[WB]
WB: Built-in certified WiFi 802.11 b/g/n + Bluetooth 5.1/BLE
[x]T:
C : 0 to 70°C, I : -20 to 85°C
VAR-SOM-MX7-5G_V2_[xxxx]R_[xx]N_[AC]_[EC1]_[EC2]_[TP]_[WBD/WBE]_[x]T
[xxx]R
RAM size: 256 MB : 256R, 512 MB : 512R, 1024 MB: 1024R, 2048 MB : 2048R
[x]N:
NAND / eMMC size:
NAND : 128 MB : 01N, 256 MB : 02N, 512 MB : 05N
eMMC : 8 GB : 8N, 16 GB : 16N, 32 GB : 32N, 64 GB : 64N
NAND : 128 MB : 01N, 256 MB : 02N, 512 MB : 05N
eMMC : 8 GB : 8N, 16 GB : 16N, 32 GB : 32N, 64 GB : 64N
[AC]:
Audio Codec
[EC1]:
1st Gigabit Ethernet PHY
[EC2]:
2nd Gigabit Ethernet PHY
[TP]:
Resistive touch panel controller.
Note: Capacitive touch is natively supported through I2C in the base configuration
Note: Capacitive touch is natively supported through I2C in the base configuration
[WBD/WBE]
WBD:
Built-in certified dual band WiFi 802.11 ax/ac/a/b/g/n + Bluetooth/BLE 5.4
WBE:
Built-in certified dual band WiFi 802.11 ax/ac/a/b/g/n + Bluetooth/BLE 5.4 + 802.15.4
Built-in certified dual band WiFi 802.11 ax/ac/a/b/g/n + Bluetooth/BLE 5.4
WBE:
Built-in certified dual band WiFi 802.11 ax/ac/a/b/g/n + Bluetooth/BLE 5.4 + 802.15.4
[x]T:
C : 0 to 70°C, I : -20 to 85°C
Documentazione
Le nostre partnership di lunga data
I nostri stretti rapporti con i principali fornitori di tecnologia offrono ai nostri clienti un accesso in anteprima alle ultime soluzioni avanzate: i tuoi progetti partiranno da una base solida anche in prospettiva futura.

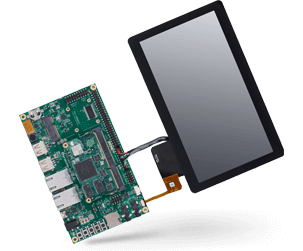

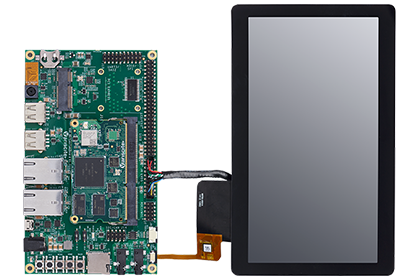

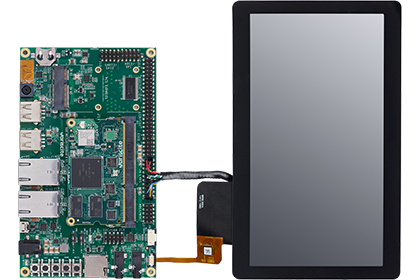

Evaluation Kit

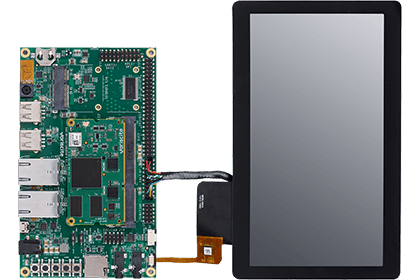

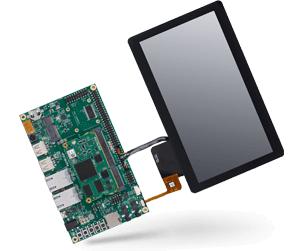

VAR-SOM-MX7 Evaluation Kits
