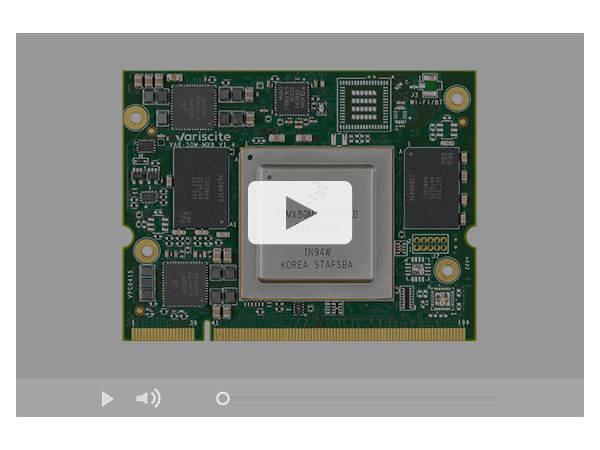

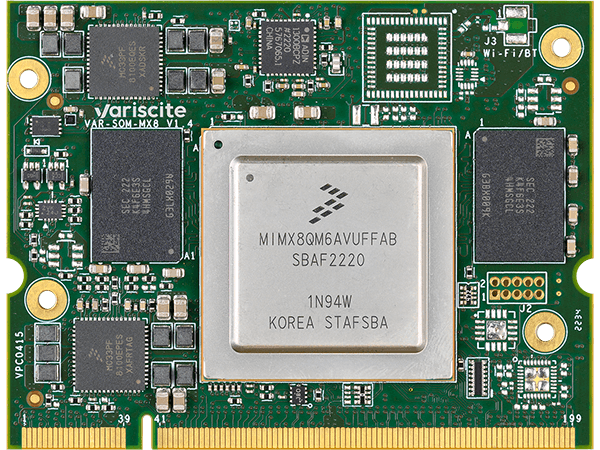

VAR-SOM-MX8

NXP iMX8

Il sistema VAR-SOM-MX8 System on Module / Computer on Module è pin-compatibile con i moduli dalle piattaforme entry-level i.MX6UL/6ULL, attraverso i.MX 8M NANO/MINI/PLUS, AM62 e i.MX 93, fino a Piattaforme ad alte prestazioni i.MX 8X e 8QuadMax. I clienti Variscite possono usare il medesimo design di sistema con massima scalabilità, da entry level – i.MX6 Solo e Dual lite, attraverso i.MX6 Dual, Quad e QuadPlus, fino a iMX8 QuadMax.

Il VAR-SOM-MX8 fornisce prestazioni avanzate, grafiche di alta fascia, capacità UltraHD e una varietà di interfacce ad alta velocità e opzioni di connettività.

Basato su NXP i.MX 8QuadMax, il VAR-SOM-MX8 monta Dual 1.6GHz ARM Cortex-A72, Quad 1.2GHz Cortex-A53 e 2 co-processori real-time da 264MHz Cortex-M4F. Le impressionanti prestazioni multimediali comprendono il supporto per video UltraHD 4K e display, audio di alta qualità, un’accelerazione grafica ad alte prestazioni 2D/3D e ingressi per fotocamera.

Il SoM include una varietà di interfacce e opzioni di connettività: Dual-band Wi-Fi 802.11ac/a/b/g/n, BT/BLE, dual GbE, dual USB3, PCIe, CAN FD, SPI e UART certificati.

Per l’elenco completo dei prodotti pin2pin, consultare le Famiglie di System on Module Pin2Pin Variscite.

** La compatibilità pin2pin dipende dalle opzioni di pinmux; si consiglia di verificate le tabelle di pinout dei relativi SoM per garantire la compatibilità tra specifici design.

A partire da

134

Ordina online

+ Aggiungi al confronto

Highlights

CPU

2x 1.6GHz Cortex-A72 + 4x 1.2GHz Cortex-A53 + 2x Cortex M4F
NXP i.MX 8QuadMax / 8QuadPlus

High Speed Interfaces

2x USB3.0, 2x GbE, PCIe

Certified WiFi/BT

802.11 ac/a/b/g/n + BT 5.2/BLE

Temperature range

-40 to 85°C

Multimedia

2x GC7000 2D/3D

Product Longevity

2034

Pin2pin Family

VAR-SOM Pin2Pin family

Scopri di più

Assistenza

Siamo con te passo passo, dal concept del prodotto al lancio... e oltre. Assistenza gratuita e immediata direttamente dagli esperti R&D Variscite.

Collegamenti rapidi

Specifiche

CPU Name
NXP iMX 8QuadMax/ 8QuadPlus
CPU Type
2x Cortex™-A72 + 4x Cortex™-A53
CPU Cores
5-6 Cores
CPU Clock (Max)
1.6 GHz Cortex™-A72, 1.2 GHz Cortex™-A53
Real-time co-processor
2x 264MHz Cortex™-M4F

DSP
HiFi 4 DSP
Integer performance (DMIPS)
Up to 28,650

RAM

2 - 8 GB LPDDR4

eMMC

8 - 128 GB

Multimedia

2D/3D Graphics Acceleration
2x Vivante GC7000VX

Video Encode / Decode
4K H.265/H.264 Decode, 1080p60 H.264 Encode
Camera Interfaces
MIPI-CSI2

Display

HDMI
V2.0a up to 4Kp60
LVDS
Dual 1920x1080 24-bit
DSI
MIPI-DSI 1920x1080 24-bit
Touch controller
Resistive, Capacitive
Other
eDP1.4/DP1.3 up to 4Kp60

Audio

Headphone driver
Yes

Microphone
Digital, Analog (stereo)

Digital audio serial interface
I2S(SAI)

Line In/Out
Yes

Connectivity

SD / MMC
x1

USB Host / Device
USB 3.0/2.0: 1x OTG, USB 2.0: 1x Host
UART
x5, up to 4 Mbps
I2C
x4
SPI
x4
CAN Bus
2x CAN/CAN-FD (Flexible Data-Rate)

RTC
On carrier

JTAG
x1 (via optional header)

Keypad
x1, 5x4 matrix
PCI-Express
Gen 3.0

Networking

Ethernet
2x 10/100/1000 Mbps

Wi-Fi
Certified 802.11 ac/a/b/g/n

Bluetooth
BT/BLE 5.2

Linux
Yocto, Debian, Boot2Qt
Android
Yes
FreeRTOS
Yes

Mechanical Specifications

Dimensions (W x L)

67.6 x 51.6 mm

Electronic Specifications

Supply voltage

3.3 V

Digital I/O voltage

3.3 V

Environmental Specifications

Extended operating temperature
-25 to 85°C
Industrial operating temperature
-40 to 85°C
Storage temperature
-40 to 85°C
Storage humidity
5% to 95%

VAR-SOM MX8[xx]_[xxxx]C_[xxxx]R_[xx]G_[AC]_[EC]_[TP]_[WBD]_[DSI/DP]_[1588]_[TM]_[CMP]_[X]T

MX8[xx]:
CPU type:

QuadMax 2x Cortex A72 + 4x Cortex A53: QM

QuadPlus 1x Cortex A72 + 4x Cortex A53: QP
[xxxx]C:
CPU clock speed:

1600MHz Cortex A72 with 1200MHz Cortex A53: 1612C

[xxxx]R:
LP-DDR4: 2048 MB: 2048R, 4096 MB: 4096R, 8192 MB: 8192R
[xx]G:
eMMC:  8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G, 128 GB : 128G
[AC]:
Audio Codec
[EC]:
GbE PHY
[TP]:
Resistive touch panel controller
[WBD]
Built-in Certified Wi-Fi 802.11 ac/a/b/g/n + Bluetooth 5.2/BLE
[DSI/DP]
(default) - With fourth LVDS channel (upper channel of LVDS1)

DSI - With DSI upper 2 lanes instead of fourth LVDS channel

DP - With DP/eDP/HDMI auxiliary lane instead of fourth LVDS channel
[1588]
With IEEE1588 sync signals instead of GND/power pins
[TM]
Tamper signals exported via SOM connector pins
[CMP]
With extra compatibility pins #31,33,35 instead of power pins
[x]T:
E: -25 to 85°C, I: -40 to 85°C

Note: All options in [brackets] are optional add-ons that can be either removed or selected from a list of options

Documentazione

Reference Manuals

VAR-SOM-MX8 Product Brief

Product Datasheet
(doc v1.15)

Quick Start Guide

i.MX 8 Fact Sheet

Family comparison chart

Pinmux table

Carrier Board

Product Datasheet
(doc v1.09)

Carrier Board Schematics
(doc v1.30)

Mechanical

DXF Files

OS Support

Certifications

Radiation test report
(doc v1.1)

RoHS I / II / III

REACH

Conflict Minerals

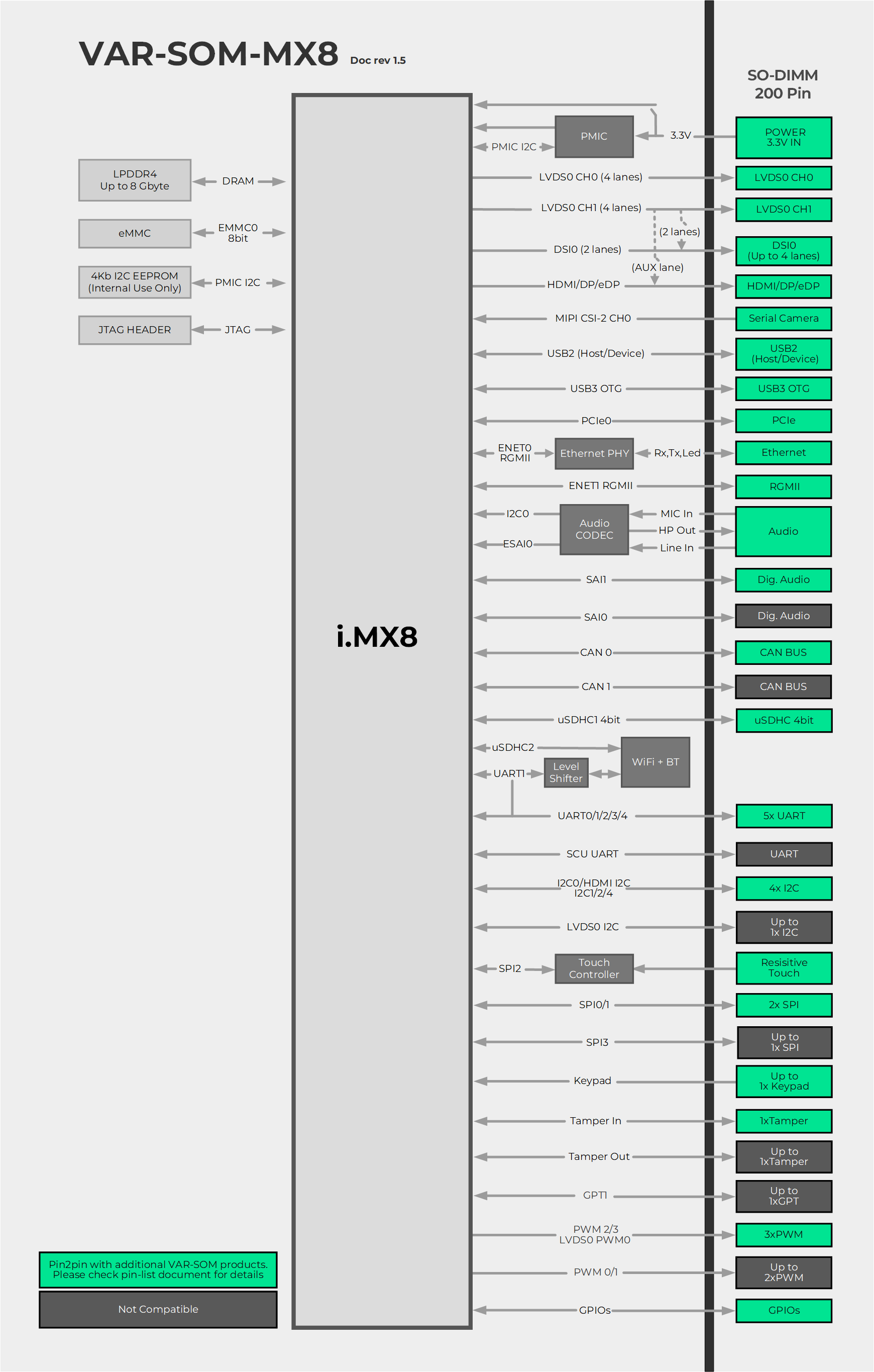

Block Diagram

Le nostre partnership di lunga data

I nostri stretti rapporti con i principali fornitori di tecnologia offrono ai nostri clienti un accesso in anteprima alle ultime soluzioni avanzate: i tuoi progetti partiranno da una base solida anche in prospettiva futura.

Conosci I nostri Partner

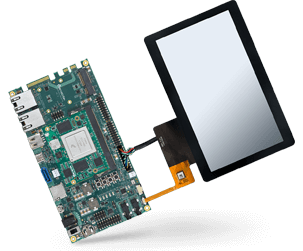

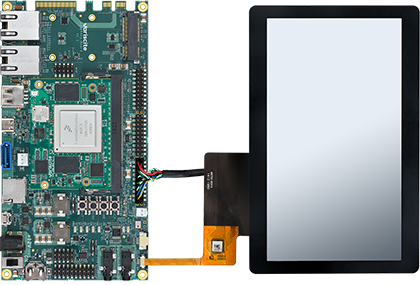

Evaluation Kit

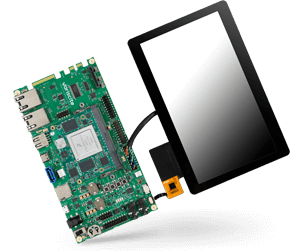

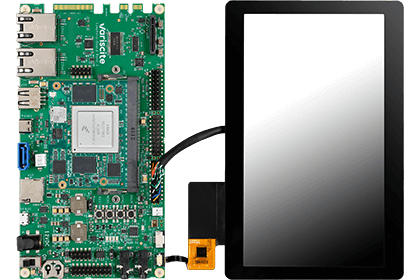

VAR-SOM-MX8 Evaluation Kits
