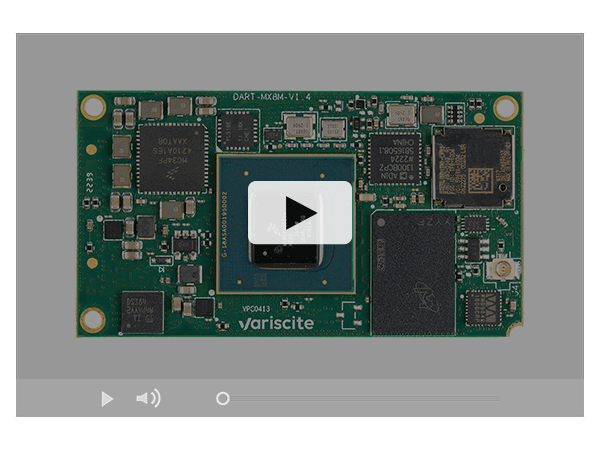

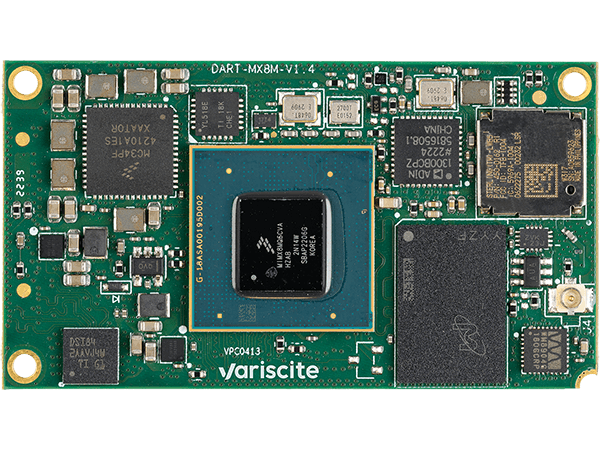

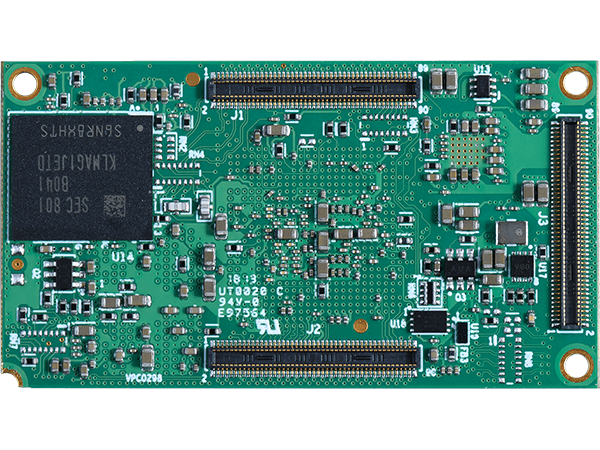

DART-MX8M

NXP i.MX8M

Il DART-MX8M offre una soluzione ideale per sistemi embedded che richiedono applicazioni multimediali di alta fascia in un fattore di forma ridotto, così come prodotti portatili e alimentati da batterie.

Questo minuscolo SoM / CoM ARM da 30 x 55mm ARM è basato su NXP i.MX8M Quad 1.5GHz ARM Cortex-A53 più 266MHz Cortex-M4. Le specifiche multimediali ad alte prestazioni comprendono video 4K HEVC/H265/H264/VP9 decode con HDR, audio ad alta qualità, supporto di display 4K, accelerazioni grafiche 2D/3D con una varietà di interfacce e opzioni di connettività: Certificato dual-band Wi-Fi 802.11 ac/a/b/g/n, BT 5.2/BLE, GbE, dual USB3, dual PCIe e UART.

Il DART-MX8M SoM fornisce un’opzione scalabile pin2pin al DART-MX8M-MINI basato su NXP i.MX8M Mini 1.8GHz Single/Quad-core Cortex-A53 NXP, più il processore real-time 400MHz Cortex-M4 con codifica/decodifica video accelerata integrata, un consumo d’energia ridotto ed elevate prestazioni.

Per l’elenco completo dei prodotti pin2pin, consultare le Famiglie di System on Module Pin2Pin Variscite.

** La compatibilità pin2pin dipende dalle opzioni di pinmux; si consiglia di verificate le tabelle di pinout dei relativi SoM per garantire la compatibilità tra specifici design.

A partire da

Ordina online

+ Aggiungi al confronto

Highlights

CPU

Up to 1.5GHz Quad Cortex™-A53 NXP i.MX8M

Dimensions

Only 55 x 30 mm

Certified WiFi/BT

802.11 ac/a/b/g/n + BT 5.2/BLE

Temperature range

-40 to 85°C

Multimedia

4K UltraHD decode and display, HQ audio, HD GPU

Product Longevity

2033

Pin2pin Family

DART Pin2Pin family

Scopri di più

Assistenza

Siamo con te passo passo, dal concept del prodotto al lancio... e oltre. Assistenza gratuita e immediata direttamente dagli esperti R&D Variscite.

Collegamenti rapidi

Specifiche

CPU Name
NXP i.MX 8M
CPU Type
Cortex™-A53
CPU Cores
4 Cores
CPU Clock (Max)
1.5 GHz
Real-time co-processor
266MHz Cortex™-M4
Integer performance (DMIPS)
Up to 13,800

RAM

1 - 4 GB LPDDR4

eMMC

8 - 128 GB

Multimedia

2D/3D Graphics Acceleration
Vivante GC7000Lite
Video Encode / Decode
4K H.265/H.264/VP9 Decode plus HDR
Camera Interfaces
2x MIPI-CSI2

Display

HDMI
V2.0a up to 4Kp60
DSI
MIPI-DSI 1920x1080 24-bit
LVDS
Dual 1920x1080 24-bit

Touch controller
Capacitive
Other
eDP1.4/DP1.3 up to 4Kp60

Audio

Headphone driver
Yes
Microphone
Digital, Analog (stereo)
Digital audio serial interface
I2S(SAI), S/PDIF
Line In/Out
Yes

Connectivity

SD / MMC
x1
USB Host / Device
USB 3.0/2.0: 2x OTG
UART
x4, up to 4 Mbps
I2C
x3
SPI
x3
RTC
On carrier
JTAG
x1
QSPI
x2
PCI-Express
2 x Gen 2.0

Networking

Ethernet
10/100/1000 Mbps
Wi-Fi
Certified dual-band 802.11 ac/a/b/g/n
Bluetooth
BT/BLE 5.2

Linux
Yocto, Debian, Boot2Qt
Android
Yes
FreeRTOS
Yes

Mechanical Specifications

Dimensions (W x L)

55.0 x 30.0 mm

Electronic Specifications

Supply voltage

3.4 - 4.5 V

Digital I/O voltage

3.3 V

Environmental Specifications

Commercial operating temperature
0 to 70°C
Industrial operating temperature
-40 to 85°C
Storage temperature
-40 to 85°C
Storage humidity
5% to 95%

DART-MX8M[x]_[xxxx]C_[xxxx]R_[xx]G_[AC]_[EC]_[LD]_[WBD]_[X]T

MX8[x]:
CPU type: Quad : [Q]
[xxxx]C:
CPU clock speed: 1500MHz: 1500C (available for CT/ET), 1300MHz: 1300C (available for IT)
[xxxx]R:
LP-DDR4: 1024 MB: 1024R, 2048 MB: 2048R, 4096 MB: 4096R
[xx]G:
eMMC: 8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G, 128 GB : 128G
[AC]:
Audio Codec
[EC]:
GbE PHY
[LD]:
LVDS interface
[WBD]:
Built-in Certified Wi-Fi 802.11 ac/a/b/g/n + Bluetooth 5.2/BLE
[x]T:
CT : 0 to 70°C, IT : -40 to 85°C

Documentazione

Reference Manuals

DART-MX8M Product Brief

Product Datasheet
(doc v1.18)

Quick Start Guide

i.MX 8M Fact Sheet

Family comparison chart

Pinmux table

Carrier Board

Product Datasheet
(doc v1.2)

Carrier Board Schematics
(doc v1.4)

Mechanical

DXF Files

OS Support

Certifications

Radiation test report
(doc v1.1)

RoHS I / II / III

REACH

Conflict Minerals

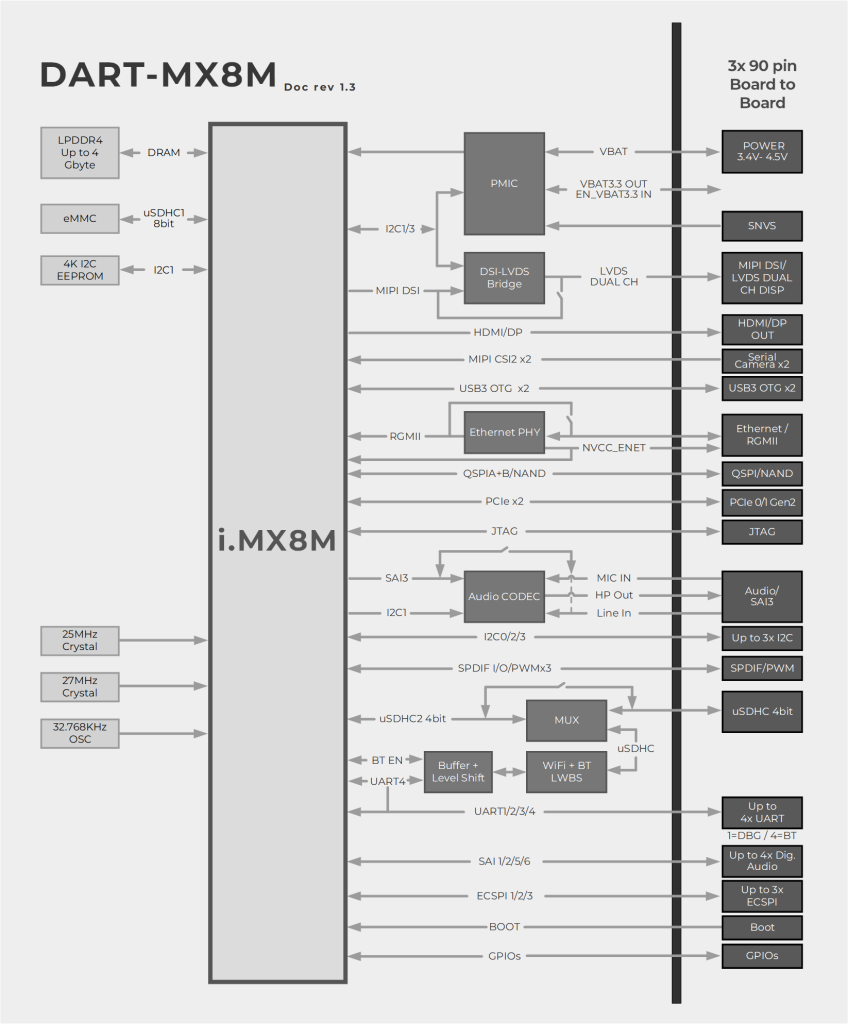

Block Diagram

Le nostre partnership di lunga data

I nostri stretti rapporti con i principali fornitori di tecnologia offrono ai nostri clienti un accesso in anteprima alle ultime soluzioni avanzate: i tuoi progetti partiranno da una base solida anche in prospettiva futura.

Conosci I nostri Partner

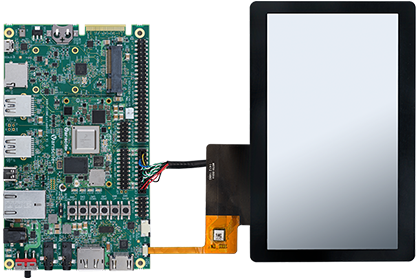

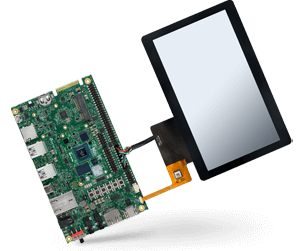

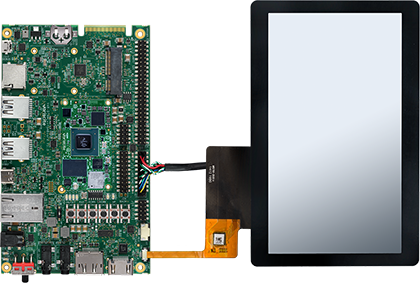

Evaluation Kit

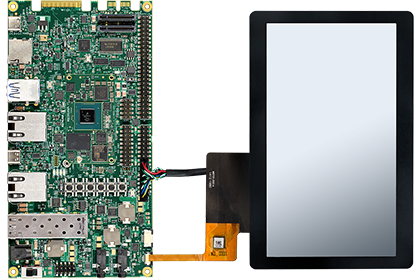

DART-MX8M Evaluation Kits
