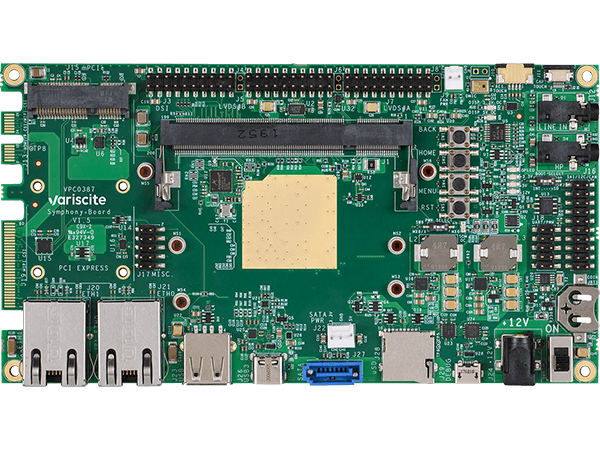

Symphony-Board

Symphony-Board è un Single Board Computer (SBC) che può servire sia da piattaforma di sviluppo che da prodotto finale. Congiuntamente con VAR-SOM-MX91, VAR-SOM-MX93, VAR-SOM-AM62, VAR-SOM-MX8, VAR-SOM-MX8X, VAR-SOM-MX8M-MINI, VAR-SOM-MX8M-PLUS, VAR-SOM-MX8M-NANO o VAR-SOM-MX6, offre una connettività ancora più ampia con interfacce aggiuntive, come Gigabit Ethernet PHY, interfacce fotocamera, HDMI, PCIe, RTC ecc.

Specifiche

SoM Interface

SO-DIMM200

Compatible products

                                                        VAR-SOM-MX91

                                                        VAR-SOM-MX93

                                                        VAR-SOM-AM62P

                                                        VAR-SOM-AM62

                                                        VAR-SOM-MX8

                                                        VAR-SOM-MX8X

                                                        VAR-SOM-MX8M-MINI

                                                        VAR-SOM-MX8M-PLUS

                                                        VAR-SOM-MX8M-NANO

                                                        VAR-SOM-MX6

The Symphony-Board is a Single Board Computer (SBC) which can serve both as a development platform and as an end product. In conjunction with the VAR-SOM-MX91, VAR-SOM-MX93, VAR-SOM-AM62, VAR-SOM-MX8, VAR-SOM-MX8X, VAR-SOM-MX8M-MINI, VAR-SOM-MX8M-PLUS, VAR-SOM-MX8M-NANO or VAR-SOM-MX6 it offers even wider connectivity with additional interfaces such as Gigabit Ethernet PHY, camera interfaces, HDMI, PCIe, RTC etc.

Display

LVDS
2x Header, 18-bit / 24-bit
HDMI

                                                                2.0a via  VAR-EXT-HDMI extension board (not included)
DP

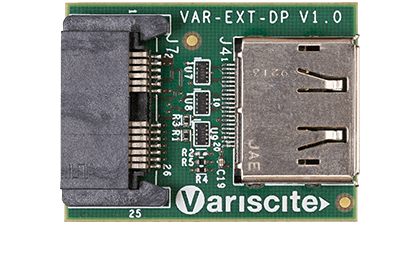

                                                                1.3 via  VAR-EXT-DP extension board (not included)
DSI
Header
RGB
RGB 666
Backlight Driver
PWM Control

Audio

Headphone
3.5 mm connector
Line - in
3.5 mm connector
Digital microphone
on-board

Touch Panel

Resistive

4-wire touch panel (4-pin FFC/FPC)

Capacitive

Capacitive touch panel (6-pin FFC/FPC)

Camera Interface

Parallel Camera

Camera extension board

Security

TPM

Flash memory-based TPM 2.0 module

USB

USB Host

1 port, Type A connector, USB2.0

USB OTG

1 port, Type C connector, USB3.0/2.0

High-Speed Expansions

PCI-Express
mini-PCIe M.2 Key-M connector
SATA
SATA Connector
SD-CARD
SD Card Socket

Serial Ports

Debug port

USB-SERIAL bridge, Micro USB type AB

Additional Expansions

UART, CAN Bus
Yes
SPI, I2C
Yes
GPIOs
Yes
JTAG (header on SOM)
Yes
SAI, ESAI
Yes
SPDIF
Yes
Timer
Yes
QSPI, MQS, ADC, MLB, TAMPER
Yes

Ethernet

2x 10/100/1000 Mbps, RJ45

Mechanical Specifications

Dimensions (W x L x H)

16.99 cm x 8.96 cm x 1.6 cm

Electronic Specifications

Supply voltage

12V DC input, 2.5 mm DC jack

RTC

Coin RTC Backup battery socket (CR1225)

VAR-SOM-MX93

VAR-SOM-AM62

VAR-SOM-MX8

VAR-SOM-MX8M-MINI

VAR-SOM-MX8M-NANO

VAR-SOM-MX8M-PLUS

VAR-SOM-MX8X

VAR-SOM-MX6
