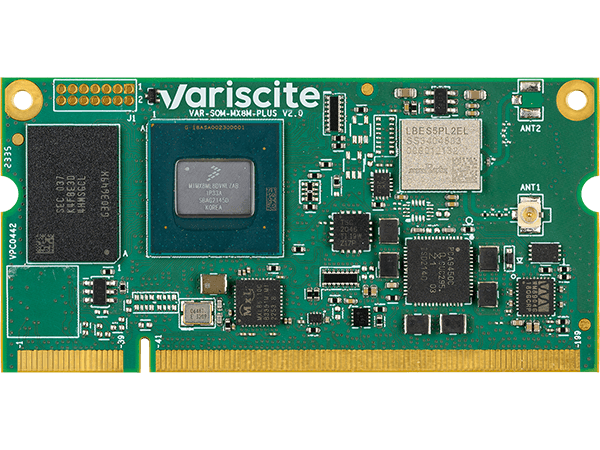

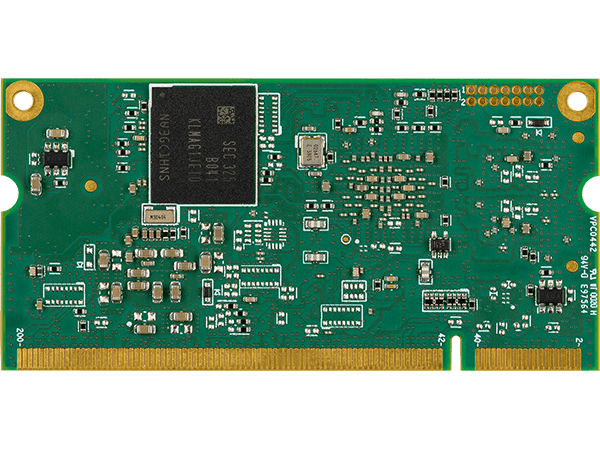

VAR-SOM-MX8M-PLUS
NXP i.MX 8M Plus
Il System On Module / Computer on Module VAR-SOM-MX8M-PLUS è basato su un processore da 1.8GHz Quad Cortex™-A53 NXP i.MX 8M Plus dotato di un co-processore da 800MHz Cortex™- M7 Real-time - una nuova generazione di processori che combina le capacità di Intelligenza artificiale (IA)/Machine Learning (ML) integrate con funzioni multimediali avanzate.
Questo SoM include una Neural Processing Unit (NPU) dedicata, un sistema di visione intelligente basato su un Image Signal Processor (ISP) e ingressi dual per fotocamera; inoltre, è dotato di funzioni multimediali e di connettività avanzate, come H.265 HD video encode e decode engine, GPU 2D/3D avanzate, elaborazione vocale, Wi-Fi 6 dual-band certificato 802.11ax/ac/a/b/g/n con BT/BLE 5.4 e 802.15.4 opzionale, PCIe, fino a 4K HDMI, dual LVDS e DSI (uscita display).
Il VAR-SOM-MX8X-NANO è un membro della serie di prodotti VAR-SOM Pin2Pin, il che significa che fornisce un massimo range di scalabilità; dalla piattaforma esordiente i.MX6UL/6ULL, alle piattaforme i.MX 6, i.MX 8M Nano, i.MX 8M Mini, i.MX 8X fino alla i.MX 8QuadMax.
L’elenco completo dei prodotti Pin2Pin è disponibile nella sezione Famiglia di System On Module Pin2Pin Variscite.
** La compatibilità pin2pin dipende dalle opzioni di pinmux; si consiglia di verificate le tabelle di pinout dei relativi SoM per garantire la compatibilità tra specifici design.
A partire da
58
$
Highlights
CPU
Up to 1.8GHz Quad Cortex™-A53 NXP i.MX 8M Plus
High Speed Interfaces
2x USB3.0, 2x GbE, PCIe, HDMI
Certified WiFi/BT
Wi-Fi 6 802.11 ax/ac/a/b/g/n with optional 802.15.4 and BT/BLE 5.4
Temperature range
-40 to 85°C
Multimedia
1080p60 H265/H264 encode/decode, AI/ML acceleration, HD 2D/3D GPU
Product Longevity
2036
Assistenza
Siamo con te passo passo, dal concept del prodotto al lancio... e oltre.
Assistenza gratuita e immediata direttamente dagli esperti R&D Variscite.
Collegamenti rapidi

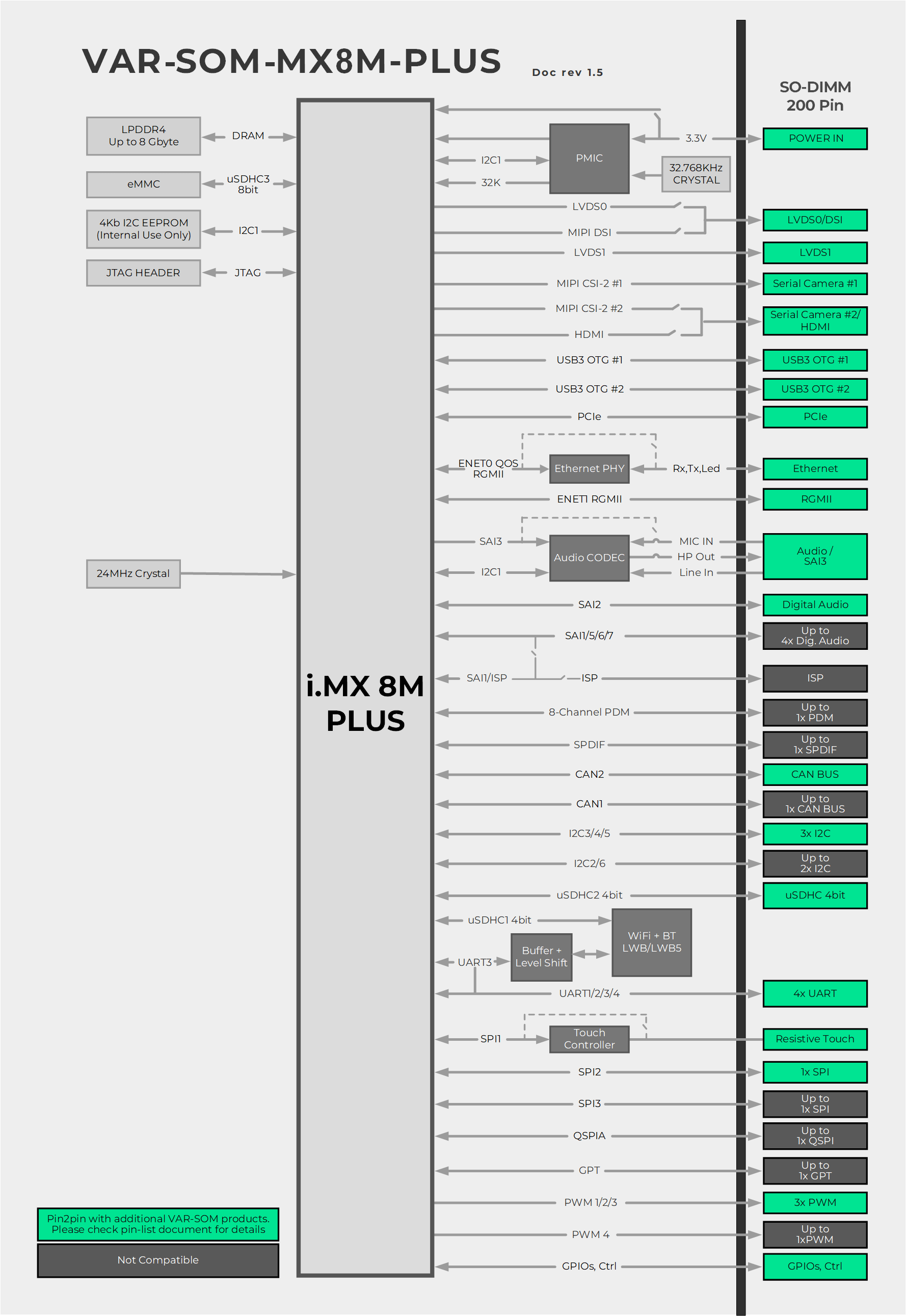

Specifiche
CPU Name
NXP i.MX 8M Plus
CPU Type
Cortex™-A53
CPU Cores
4 Cores
CPU Clock (Max)
Up to 1.8GHz
Real-time co-processor
800MHz Cortex-M7
DSP
HiFi4 DSP
Integer performance (DMIPS)
Up to 16,560
RAM
1 – 8 GB LPDDR4
eMMC
8 – 128 GB
Multimedia
2D/3D Graphics Acceleration
GC7000UL/ GC520L
Video Encode / Decode
1080p60 H.265/ H.264/ VP9/ VP8 Decode, 1080p60 H.265/ H.264 Encode
Camera Interfaces
2x MIPI CSI2
AI/ML
AI/ML NPU acceleration 2.3 TOPS
Image Signal Processor (ISP)
Yes
Display
HDMI
V2.0a up to 4Kp30
DSI
MIPI-DSI 1920×1080 24-bit
LVDS
Dual 1920x1080 24-bit
Touch controller
Resistive, Capacitive
Audio
Headphone driver
Yes
Microphone
Digital, Analog (stereo)
Digital audio serial interface
6 x I2S(SAI), S/PDIF RX TX, PDM 8CH
Line In/Out
Yes
Connectivity
SD / MMC
x1
USB Host / Device
USB 3.0/2.0 2x OTG
UART
x4, up to 5 Mbps
I2C
x5
SPI
x3
CAN Bus
x2 CAN/CAN-FD (Flexible Data-Rate)
RTC
On carrier
JTAG
x1
QSPI
X1
PCI-Express
Gen 3.0
Networking
Ethernet
2x 10/100/1000 Mbps (1x Ethernet with TSN support)
Wi-Fi
V1: Certified Wi-Fi 5 dual-band 802.11 ac/a/b/g/n
V2: Certified Wi-Fi 6 dual-band 802.11ax/ac/a/b/g/n with optional 802.15.4, matter
V2: Certified Wi-Fi 6 dual-band 802.11ax/ac/a/b/g/n with optional 802.15.4, matter
Bluetooth
V1: BT/BLE 5.2
V2: BT/BLE 5.4
V2: BT/BLE 5.4
Linux
Yocto, Debian, Boot2Qt
Android
Yes
FreeRTOS
Yes
QNX
Yes
Zepyhr
Yes
Mechanical Specifications
Dimensions (W x L)
67.8 x 33mm
Electronic Specifications
Supply voltage
3.3V
Digital I/O voltage
3.3V
Environmental Specifications
Commercial operating temperature
0 to 70°C
Extended operating temperature
-25 to 85°C
Industrial operating temperature
-40 to 85°C
Storage temperature
-40 to 85°C
Storage humidity
5% to 95%
VAR-SOM-MX8MP[x]_V2_[xxxx]C_[xxxx]R_[xx]G_[AC]_[EC]_[TP]_[WBD/ WBE]_[DSI]_[CSI2]_[SAI1]_[QSPI/SDEX]_[X]T
MX8MP[x]:
i.MX 8M-Plus cores: Quad : [Q]
[xxxx]C:
CPU clock speed: 1800MHz: 1800C (CT grade), 1600MHz: 1600C (ET/IT grade)
[xxxx]R:
LP-DDR4: 1024 MB: 1024R, 2048 MB: 2048R, 4096 MB: 4096R, 8192 MB: 8192R
[xx]G:
eMMC: 8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G, 128 GB : 128G
[AC]:
Audio Codec
[EC]:
GbE PHY
[TP]:
Resistive touch panel controller
[WBD/WBE]
V2 WiFi/BT:
WBD: Built-in certified Wi-Fi 6 dual band 802.11ax/ac/a/b/g/n + BT/BLE 5.4
WBE: Built-in certified Wi-Fi 6 dual band 802.11ax/ac/a/b/g/n + BT/BLE 5.4 + 802.15.4
WBD: Built-in certified Wi-Fi 6 dual band 802.11ax/ac/a/b/g/n + BT/BLE 5.4
WBE: Built-in certified Wi-Fi 6 dual band 802.11ax/ac/a/b/g/n + BT/BLE 5.4 + 802.15.4
[DSI]
Default: Dual LVDS (#0 and #1)
DSI: DSI output instead of LVDS #0 [DSI]
DSI: DSI output instead of LVDS #0 [DSI]
[CSI2]
Default: Single CSI2 input with HDMI output
CSI2: Dual CSI2 inputs without HDMI output
CSI2: Dual CSI2 inputs without HDMI output
[SAI1]
Default: GPIO1 pins available
SAI1: SAI1 instead of GPIO1 pins
SAI1: SAI1 instead of GPIO1 pins
[QSPI/SDEX]
Default: HDMI audio (eARC)
QSPI: QSPIA lanes instead of HDMI audio (eARC)
SDEX: extra SDIO port, available only when no WBD/WBE is selected
QSPI: QSPIA lanes instead of HDMI audio (eARC)
SDEX: extra SDIO port, available only when no WBD/WBE is selected
[x]T:
C : 0 to 70°C, E: -25 to 85°C, I : -40 to 85°C
VAR-SOM-MX8MP[x]_[xxxx]C_[xxxx]R_[xx]G_[AC]_[EC]_[TP]_[WB[D]]_[DSI]_[CSI2]_[SAI1]_[QSPI]_[X]T
MX8MP[x]:
i.MX 8M-Plus cores: Quad : [Q]
[xxxx]C:
CPU clock speed: 1800MHz: 1800C (CT grade), 1600MHz: 1600C (ET/IT grade)
[xxxx]R:
LP-DDR4: 1024 MB: 1024R, 2048 MB: 2048R, 4096 MB: 4096R, 8192 MB: 8192R
[xx]G:
eMMC: 8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G, 128 GB : 128G
[AC]:
Audio Codec
[EC]:
GbE PHY
[TP]:
Resistive touch panel controller
[WB[D]]
V1 WiFi/BT:
WB: Built-in certified Wi-Fi 4 single band 802.11 b/g/n + BT/BLE 5.1
WBD: Built-in certified Wi-Fi 5 dual band 802.11ac/a/b/g/n + BT/BLE 5.2
WB: Built-in certified Wi-Fi 4 single band 802.11 b/g/n + BT/BLE 5.1
WBD: Built-in certified Wi-Fi 5 dual band 802.11ac/a/b/g/n + BT/BLE 5.2
[DSI]
Default: Dual LVDS (#0 and #1)
DSI: DSI output instead of LVDS #0
DSI: DSI output instead of LVDS #0
[CSI2]
Default: Single CSI2 input with HDMI output
CSI2: Dual CSI2 inputs without HDMI output
CSI2: Dual CSI2 inputs without HDMI output
[SAI1]
Default: GPIO1 pins available
SAI1: SAI1 instead of GPIO1 pins
SAI1: SAI1 instead of GPIO1 pins
[QSPI]
Default: HDMI audio (eARC)
QSPI: QSPIA lanes instead of HDMI audio (eARC)
QSPI: QSPIA lanes instead of HDMI audio (eARC)
[x]T:
C : 0 to 70°C, E: -25 to 85°C, I : -40 to 85°C
Note: All options in [brackets] are optional add-ons that can be either removed or selected from a list of options
Documentazione
Le nostre partnership di lunga data
I nostri stretti rapporti con i principali fornitori di tecnologia offrono ai nostri clienti un accesso in anteprima alle ultime soluzioni avanzate: i tuoi progetti partiranno da una base solida anche in prospettiva futura.

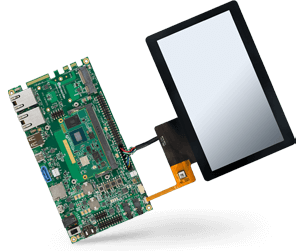

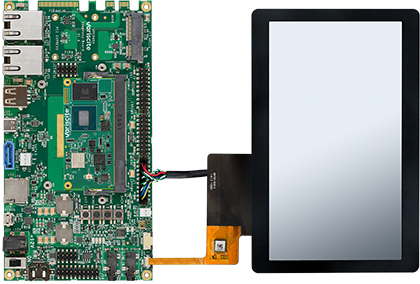

Evaluation Kit

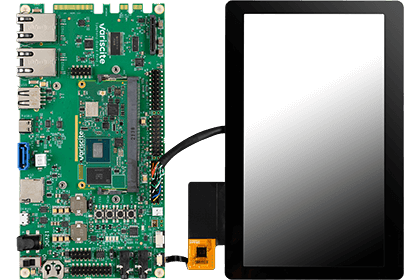

VAR-SOM-MX8M-PLUS Evaluation Kits

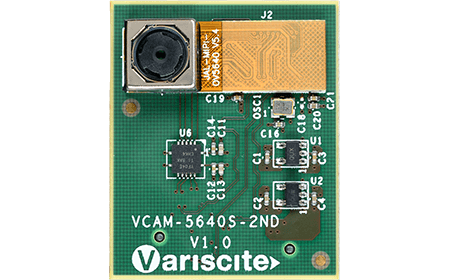

Accessori
